Direnç

ne-nasil.net

Direnç kelimesi, genel anlamda, "bir güce karşı olan direnme" olarak tanımlana bilir. Elektrik ve elektronikte direnç, iki ucu arasına gerilim uygulanan bir maddenin akıma karşı gösterdiği direnme özelliğidir. Kısaca; elektrik akımına gösterilen zorluğa DİRENÇ denir. Direnç"R" veya "r" harfi ile gösterilir, birimi ohm (Ω) dur.

`-L

Direnç Renk Kodları

Renk Kodları:

Renkler

1.Band

2.Band

Çarpan

Tolerans

Siyah 0 0 100
Kahverengi 1 1 101 %1
Kırmızı 2 2 102 %2
Turuncu 3 3 103
Sarı 4 4 104
Yeşil 5 5 105
Mavi 6 6 106
Mor 7 7
Gri 8 8
Beyaz 9 9
Altın 10-1 %5
Gümüş 10-2 %10
Renksiz %20

Direnç Renk kodlarını internet üzerinden hesaplamak için BURAYA tıklayınız.

Direnç Renk Kodlarının Okunması

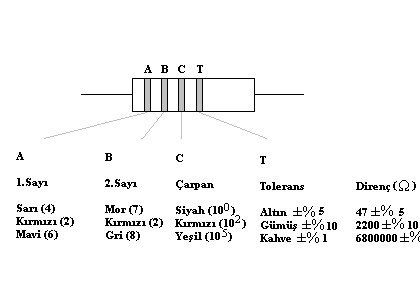

Direnç üzerindeki renkleri değerlendirirken A, B, C, ve T sırasına göre gitmeye dikkat etmek gerekmektedir. Bu sıralamaya göre yapılacak hesaplama sonucunda elde edilen direnç değeri Ohm(Ω) olarak bulunacaktır. (10°=1 'dir.)

Direncin değeri okunurken direncin kenarına yakın olan renkten başlanarak birinci ve ikinci renkler katsayı olarak alınır. Örneğin birinci renk kahverengi(1) ve ikinci renk siyah(0) olursa  bu iki rengin sayı değerlerini yanyana getirilir. Yani 10 sayısını elde ederiz. Üçüncü renk çarpanı verir.Üçüncü renk kırmızı (100) olursa çarpan da ilk iki renkten oluşan sayıyla çarpılır.(10*100) Dördüncü renk ise toleransı ifade eden renktir. Örneğin bu renk altın rengi(±%10) olsun.Buna göre direnç değerimiz:



R = 10 * 1000 ±%10 = 900 veya 1100W@1 KWdur.

220W  Kırmızı Kırmızı Kahverengi Altın

4.7KW Sarı Mor Kırmızı Altın



NOT : Okunan dirençlerin birimleri OHM(W) dur.

`-L
`-L

Değeri Üzerinde Yazılı Dirençler

Bazı üreticiler renk kodu yerine direnç değerlerini yazmayı tercih etmektedirler. Bunlardan bir kısmı doğrudan direnç değerini ve toleransını yazdığı gibi, bazıları da harf kodu kullanmaktadır.

Direnci gösteren harfler: R = Ohm(Ω), K = KiloOhm(KΩ), M = MegaOhm(MΩ)

Tolerans harfleri: F = ±%1, G = ±%2, J = ±%5, K = ±%10, M = ±%20

Kodlama Üç Şekilde Olmaktadır;

1- 1000 Ohm 'a kadar olan dirençler için R harfi kullanılır.

Kodlama 3 adımda yapılır:
  • R 'den önce gelen sayı "Ohm" olarak direnci gösterir.

  • R 'den sonra gelen sayı direncin ondalık bölümünü gösterir.

  • En sondaki harf toleransı gösterir.

    Örneğin:

    6R8J = 6.8 ±%5 Ω
    R45G = 0.45 ±%2 Ω

    2- 1KΩ 'dan  1MΩ 'a kadar olan dirençler için "K" harfi kullanılır.

    Örneğin:

    3K0K = 3±%10 KΩ
    2K7M = 2.7±%20 KΩ

    3- 1MΩ 'dan yukarı dirençlerde de "M" harfi kullanılır.
