Ornithopter Kanat Çırparak Uçan Maket Uçak Yapımı

ornithopter yapımı
Ornithopter

Sizde resimde görüldüğü gibi bir lastikle çalışan ORNITHOPTER yapmak istiyorsanız BUYRUN DEVAM EDELİM.

uçan maket kuş yapımı
uçan maket kuş yapımı

Yarasa, böcek ve kuşlardan esinlenerek tasarlanmış bu uçaklar:

Yunanca "ornithos" KUŞ ve "pteron" KANAT kanat çırparak uçan uçaklara denir.




ne-nasil.net
ornithopter nasıl yapılır?
ornithopter nasıl yapılır?

Arkadaşlar yazımızda uzunluk ölçü birimi olarak "İNÇ" kavramını kullanacağız. 1"(inç)= 2,54 cm olduğunu hatırlatır ve ölçümlerinizde dikkate almanızı şimdiden hatırlatmak isterim.

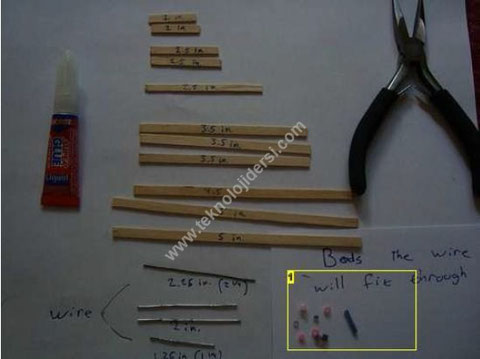

Proje için Gerekli Malzemeler:



Temel malzememiz olan çıta yerine BALSA kullanırsanız uçağınız daha hafif olacağından uçmasıda daha sağlıklı olacaktır. Tahta kahve kaşıklarınıda kullanabilirsiniz.

İhtiyaç olan parça adet ve uzunlukları:

2*1 inç.

2*2,5 inç.

1*3 inç.

3*3,5 inç.

1*4,5 inç.

2*5 inç.

Tel (ataç olabilir):

1*2,25 inç.

2*2 inç.

1*1,25 inç

Gereçler:

Lastik.

Süper yapıştırıcı.

İğne burunlu players veya karga burnu.

Boncuk. Tel içerisinden geçecek özellikte.

Tutkal tabancası.

Kanat için doku kağıt.(yağlı kağıt, alüminyum folyo, kağıt havlu vb.)



ornithopter yapımı
ornithopter yapımı

Gövde Ksımının Oluştrulması:

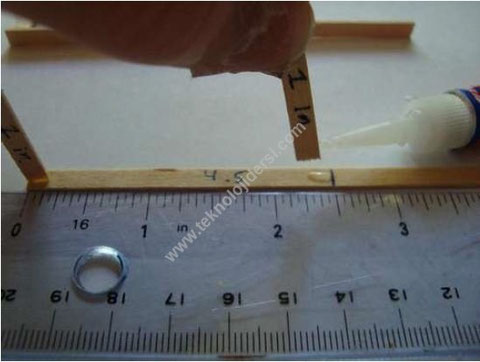

Ahaşp ve telleri yapıştırma işlemi ile başlıyoruz. 4,5 inç. parçamızın üzerine 1 inç. parçalarımızı resimde görüldüğü gibi yapıştırıyoruz.

ornithopter plans
ornithopter plans

Kuyruk Kısmının Oluşturulması:

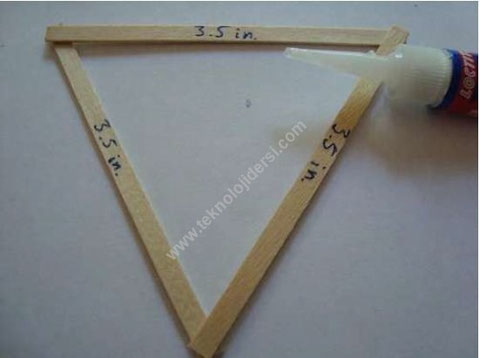

Resimde görüldüğ gibi 3*3,5 inç parçları resimde görüldüğü gibi üçgen şeklinde yapıştırıyoruz.

ornithopter maket uçak yapımı
ornithopter maket uçak yapımı

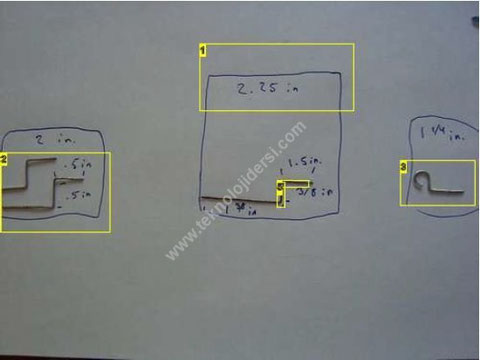

Tel parçalarını resimde görüldüğ gibi büküyoruz.

1 numaralı parçalar =1*2,25 inç

2 numaralı parçalar =2*2 inç.

3 numaralı parçalar =1*1/4 inç.



uçan model uçak yapımı
uçan model uçak yapımı

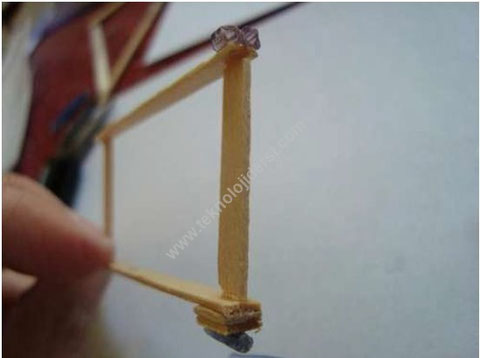

Tel takacağımız yerlerin üzerine boncukları yapıştırıyoruz.

uçan maket kuş yapımı
uçan maket kuş yapımı

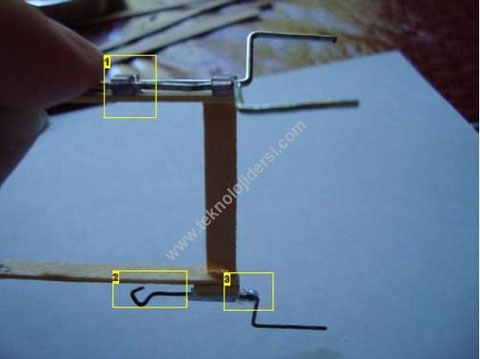

Boncukların içine kancaları resimde görüldüğü gibi takıyoruz.

tahta uçak yapımı
tahta uçak yapımı

Kuyru kısmının oluşturulması:

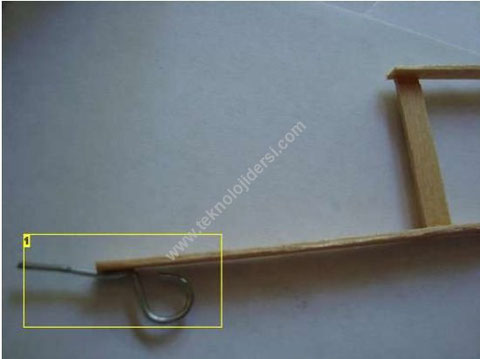

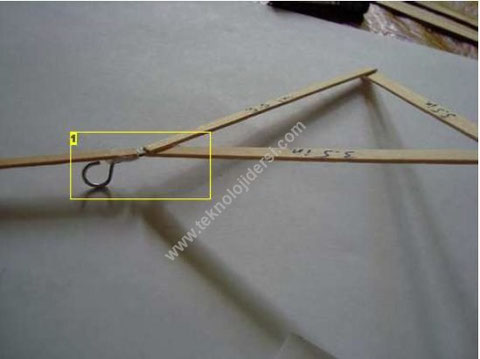

3 numaralı tel parçasını tahta üzerine tutkal ile yapıştırıyoruz. Burada parçayı bu şekilde montaj edebilmek için sıcak tutkal kullanmanız gerekebilir.



güzel tahta uçak yapımı
güzel tahta uçak yapımı

Tekrar sıcak tutkal kullanarak kuyruk parçasını tamamlıyoruz.

tahta uçak yapılışı
tahta uçak yapılışı

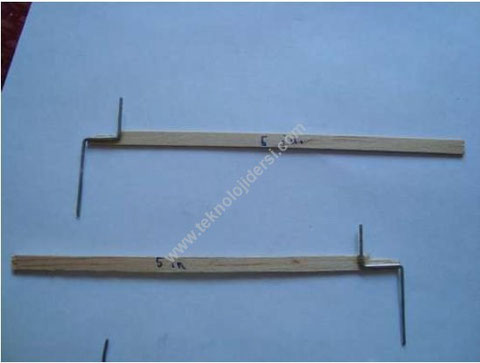

Kanatların hazırlanması: 5 inç parçalarımızın üzerine resimde görüldüğü gibi 2 inç parçalarımızı tutkallıyoruz.

uçak nasıl yapılır?
uçak yapımı

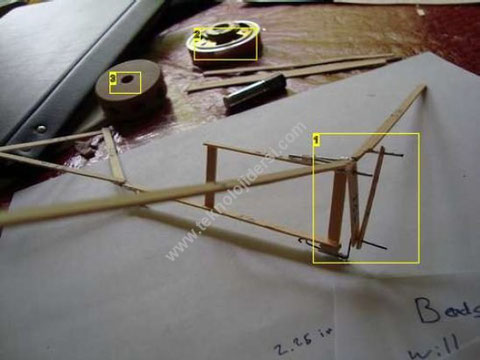

Oluşturduğumuz kanat,gövde ve kuyruk kısımlarını birleştiriyoruz.

nasıl yapılır?
teknoloji ve tasarım projeleri

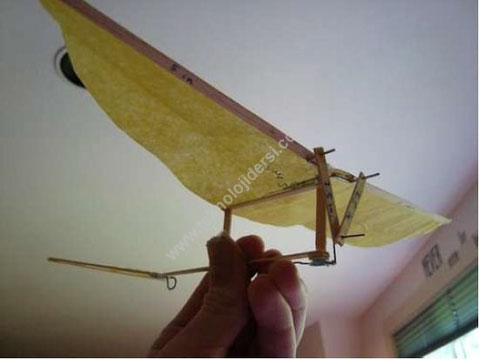

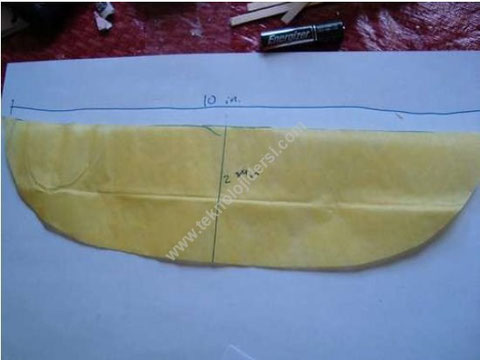

Kanat kısmını tamamlayan doku kağıt parçasınıda (yağlı kağıt, alüminyum folyo, kağıt havlu vb.) kanatlara yapıştırıp sistemi tamamlıyoruz.

proje örnekleri
proje

Ornithopter Lastikli Kuş Yapım Videosu









http://www.instructables.com/id/Ornithopter/
