Hidrolik Robot Nasıl Yapılır?

hidrolik robot kol nasıl yapılır?
hidrolik robot nasıl yapılır?

Arkadaşlar resime bakınca korkmanıza gerek yok. Sadece şırınga ve karton kullanarak gerçekleştirilen bir sistemle karşınızdayız. Gelişmiş hidrolik robot tasarımlarının basit ve hareketli çalışan versiyonunu gerçekleştireceğiz.

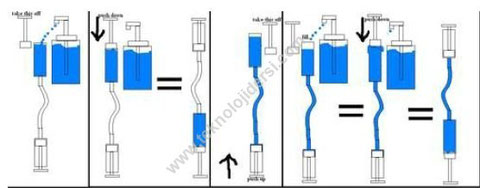

Sistemin çalışma prensibi: Sistem şırınga içerisinde yer alan sıvının (su vb.) şırınga kolu (piston) ile itilerek elde edilen basınç kuvvetini kullanarak sistemin hareket etmesini sağlamaktadır.

Heyecanınızı yenmek, sistemin çalışma videosunu ve yapım resimlerini incelemek için her zamanki gibi BUYRUN DEVAM EDELİM.

ne-nasil.net

Hidrolik Robot Çalışma Videosu

şırınga ile yapılan hidrolik robot kol tasarımı nasıl yapılır?
şırınga ile yapılan hidrolik robot kol tasarımı

Proje için Gerekli Malzemeler:

1. ve 2. Sert Karton (Pizza Kutusu veya mukavva karton).

3. Koli bantı veya alüminyum folyo bantı. Soba borularının sızdırmazlığı için satılır. Onu bulmazsanız metalik renge sahip koli bantı ayarlayın. Metal renk olması robotunuzun tasarımını hoş gösterecek metalik bir hava verecektir.

4. 8 adet şırınga. Söylemeye ne hacet eczaneden reçetesiz bie alabilirsiniz. Unutmadan iğnesiyle işimiz yok uzak dursun bizden batar matar neme lazım..

5. 6 metre plastik şeffaf boru. Arkadaşlar yazımızda uzunluk ölçü birimi olarak "İNÇ" kavramını kullanacağız. 1"(inc)= 2,54 cm olduğunu hatırlatır ve ölçümlerinizde dikkate almanızı şimdiden hatırlatmak isterim.

6. 3 adet civata ve somun.(3" inc)

7. Zemin için 12" kare tahta. Kontrplak tercihimdir.

8: Muhtelif proje malzemeleri.

resmi büyütmek için üzerine tıklayınız.
resmi büyütmek için üzerine tıklayınız.

Robot ve Vücut için Şablon Çizimi: İşe karton üzerine şablon çizimi yaparak başlıyoruz. Tasarlayacağınız robotun boyutlarına göre uzunlukları değiştirebilirsiniz.

2*A parçası

2*B parçası

2*C parçası

2*D parçası

1*E parçası kesiyoruz. Kartonumuzun tek katmanlı olması kolaylık sağlayacaktır. Bunun için en idaeli pizza kutuları arkadaşlar.

kartondan robot nasıl yapılır
kartondan robot nasıl yapılır
kolay robot nasıl yapılır
kolay robot nasıl yapılır
oyuncak robot nasıl yapılır
oyuncak robot nasıl yapılır

Parçalar ve montaj resmi.

Kestiğimiz  tüm parçaları bant ile kaplıyoruz. Belirtmek istediğim bir nokta var arkadaşlar. Kestiğimiz parçaların mukavemeti zayıf olduğu için kuvvetlendirmemiz lazım. Bunun için bant ile yeterince sağlam olana kadar kaplama işlemini tekrar ediyoruz



teknoloji ve tasarım dersi projeleri
teknoloji ve tasarım dersi projeleri

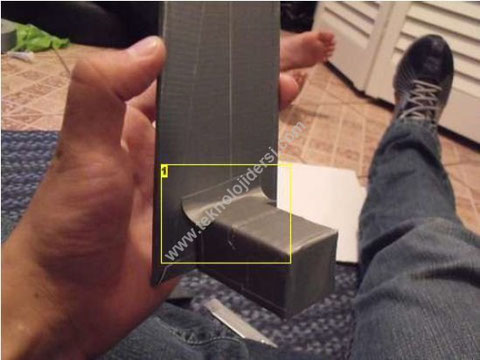

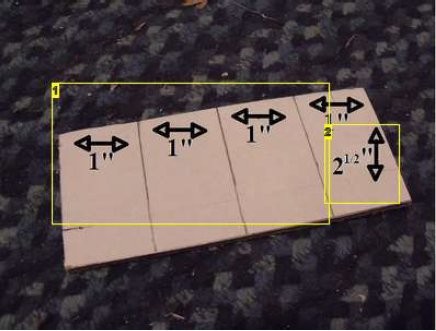

A parçasına destek için yapacağımız 1 numaralı çizgi içinde kalan küp parçasının yapımı. Aşağıdaki resimlerdeki aşamaları izleyerek destek parçamızı yapıyoruz.

yapım kuşağı projeleri
yapım kuşağı projeleri

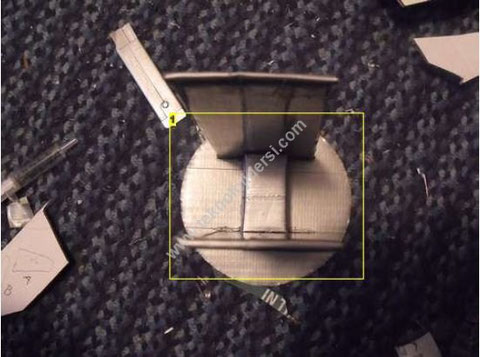

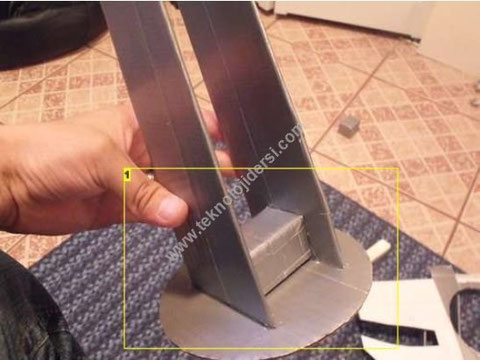

"E" parçamızın üzerine iki adet "A" ve küp desteğimizi resimlerde görüldüğü gibi yapıştırıyoruz.

robot nasıl yapılır?
robot yapımı
farklı tasarımlar
kolay robot yapımı

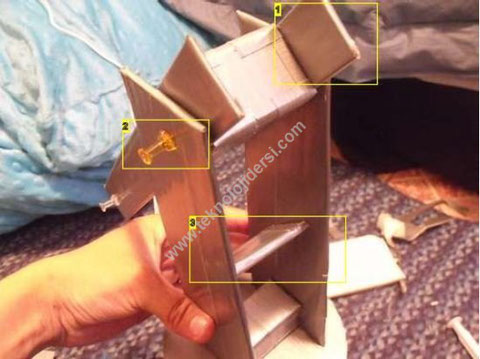

2 adet "B" parçamızı resimd görüldüğü gibi "A" parçalarının arasına raptiye yardımıyla montaj ediyoruz. Daha sonra "B" parçalarının arasındaki kırmızı çizgi ile belirtilen uzunluk kadar ikinci küp parçamızı yapıp montaj ediyoruz.

















































" B "parçalarının arasına montaj edeceğimiz 2. küp için hazırladığımız küp açılım çizimi.

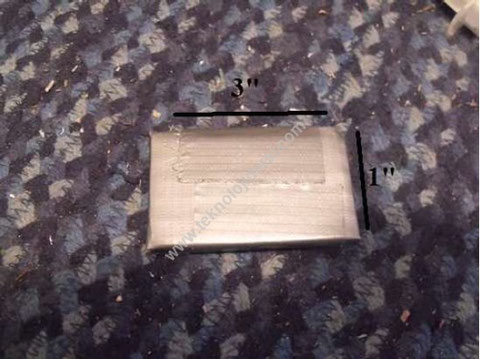

Rsimde 3 numara olarak gözüken parça 8. şırıngayı montaj edeceğimiz parça. Aşağıdaki resimde görülen ölçülerdeki diktörtgen parçayı kesip resimdeki gibi montaj ediyoruz.

fen projeleri
fen projeleri
ürün inovasyonları
inovasyon ürünleri

"C" parçalarını hazırlayıp resimde görüldüğü gibi montaj ediyoruz.

şırınga ile hidrolik kepçe yapımı
şırınga ile hidrolik kepçe yapımı

Şimdi sıra pençe ve pençe kolunu yapmaya geldi arkadaşlar. Resimde görülen ölçülerde kartonlarımızı keserek pençe kolunu hazırlayıyoruz. Pençeleri yaparken sağlam olması ve vidalar için delik açarken somunların sağlam tutması için çift karton kullanarak sağlam bir düzenek hazırlıyoruz.

teknoloji dersi projeleri
teknoloji dersi projeleri

Aşağıdaki resimlerde görüldüğü gibi kepçe ve tutucu kısmını bitiriyoruz.

HİDROLİK SİSTEMİN OLUŞTURULMASI

8 ADET şırıngayı aşağıdaki resimlerde görüldüğü gibi sağlamlığından emin olarak sisteme montaj edip işlemi tamamlıyoruz.



Sıvı sabun şişesi içine su doldurup şırınga tüplerin tamamını su ile doldurup robot kolumuzu çalıştırabiliriz.

Kolay gelsin......   by[a]teknopars
