Elektrikli Bisiklet Yapımı

elektrikli bisiklet nasıl yapılır?
elektrikli bisiklet nasıl yapılır?

Matkap kullanarak 5 dk. gibi kısa bir sürede elektrikli bisiklet yapmak isterseniz BUYRUN DEVAM EDELİM.

ne-nasil.net
elektrikli bisiklet yapımı
elektrikli bisiklet yapımı
  1. Akülü matkap. Çalışma gerilimi fark etmez. Fiyatı uygun olan her türlü matkap kullanabilirsiniz.
  2. Bisiklet fren kolu ve teli.
  3. Matkap desteklemek için kalas parçası.
  4. Kablo kelepçesi. Takıldığı zaman açılmayan tek yönlü plastik kilit.
  5. Muhtelif proje malzemeleri.

İlk olarak arkadaşlar bisiklet pedalını yukarı resimde görüldüğü gibi kurbağacık anahtarı kullanarak söküyoruz.



nasıl yapılır?
nasıl yapılır?

Arkadaşlar projemizin çalışma mantığı şu şekilde olacak: Matkap düğmesine bastığımız zaman bilindiği gibi uç tarafı dairesel hareket ederek döner. Biz burada matkabın dönen uç kısmını bisiklet lastiğinin kenarına sürtünecek şekilde montaj edeceğiz. Matkap döndüğü zaman tekeri de döndürecek. Bisiklet dinamosunun teker dönerken sürtündüğü gibi sürtünecek.

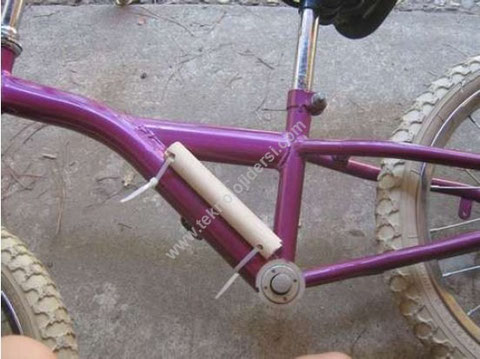

Destek amaçlı kullanacağımız tahta parçasını matkabın fiziki şekline göre pedal ayağının bulunduğu yere kelepçeler yardımıyla resimde görüldüğü gibi takıyoruz.



proje
proje örnekleri

Şimdi ise projenin en zor ve önemli kısmına geldik. Matkabın uç kısmının tekerlek ile sürtünme yaratacak şekilde montaj edilmesi ve fren tel sisteminin takılmasına.

teknoloji ve tasarım dersi projesi
teknoloji ve tasarım dersi projesi

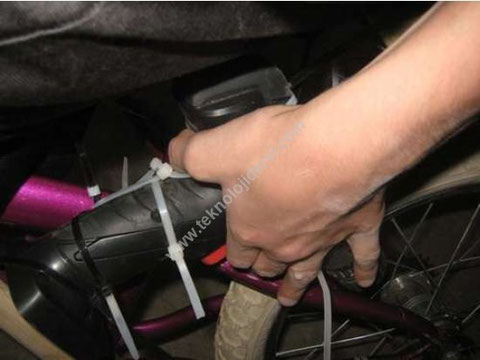

Matkabı plastik kelepçeler kullanarak resimde görüldüğü gibi destek parçamızın üzerine tekerle sürtüneceği şekilde takıyoruz.



yapım kuşağı projeleri
yapım kuşağı projeleri

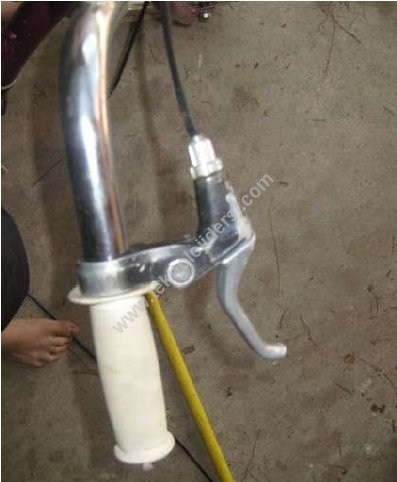

Sırada fren tel sisteminin takılması. Sistemin çalışması fren kolu sayesinde olacak. Fren koluna basıldığı zaman fren teli gerilip matkap düğmesini çekerek matkabı çalıştıracak. Çalışan matkabın ucu dönmeye başlayacak ve bisiklet tekerinin döndürerek hareket etmesini sağlayacak. Bisiklet koluna uygun bir yere fren kolunu takıyoruz.



teknoloji ve tasarım dersi projesi
basit proje örnekleri

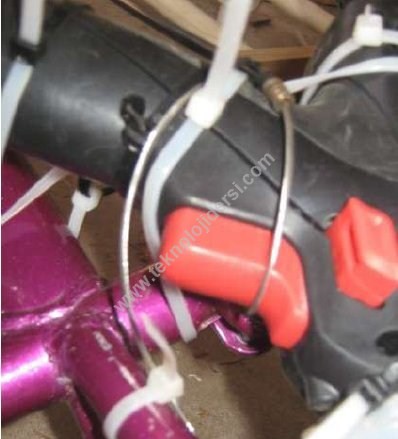

Hassas noktalardan birine geldik. Fren telinin matkap düğmesine bağlanmasına. Fren koluna basılı tutarak matkap düğmesini sıkıştırıp bağlarsanız  ileride yaşanacak gevşemelerin önüne geçmiş olursunuz.

teknoloji ve tasarım dersi projesi
kendimiz yapalım

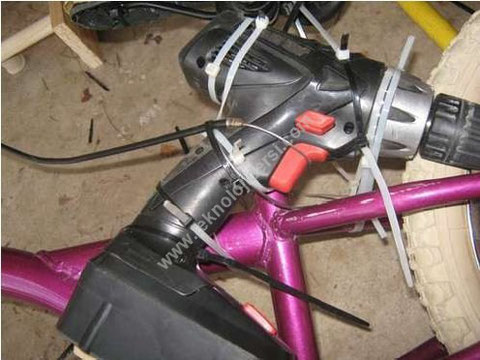

Resimde görüldüğü gibi sıkı bir şekilde montaj ediyoruz.



teknoloji ve tasarım dersi projesi
akülü bisiklet yapımı

Ve artık bitti son kontrol işlemlerini uygulayarak elektrikli bisikletinizi kullanmaya başlayabilirsiniz. Bisiklet videosunu aşağıdan seyrede bilirsiniz.  Kolay gelsin

Elektrikli Bisiklet Çalışma Videosu













http://www.instructables.com/id/5-minute-electric-bicycle/?ALLSTEPS
