Bisiklet için Basit Sinyal Lambası Yapımı

Karanlık ortamlarda bisiklet kullanırken dönüşlerde fark edilme problemlerinden kaynaklanan kaza oranlarını azaltmak için videoda görüldüğü gibi bir Sinyal Lambası yapmak istiyorsanız BUYRUN DEVAM EDELİM.

ne-nasil.net
bisiklet için sinyal lambası yapımı
bisiklet için sinyal lambası yapımı

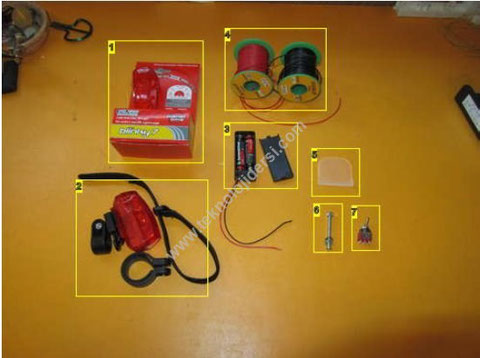

1. ve 2. İki adet bisiklet arkası (sele) güvenlik lambası. Açma kapamalı olanlardan. Blink 7 olarak satılıyor  inceleye bilirsiniz.



3. AAA pil tutucu.

4. Kırmızı ve Siyah renkli 6m boyutunda zil teli.

5. Silikon veya kağıt yapıştırıcı.

6. Sinyal lambasının somun bağlantısına uygun uzun vida.

7. Çift Kutuplu Çift Yönlü (DPDT) anahtar. Su geçirmez olanlarından olursa daha iyi olur.

8. Havya ve lehim.

9. Yapışkanlı çift yönlü cırtcırt.

10. Maket bıçağı veya Xacto bıçağı.



teknoloji ve tasarım dersi projeleri
teknoloji ve tasarım dersi projeleri

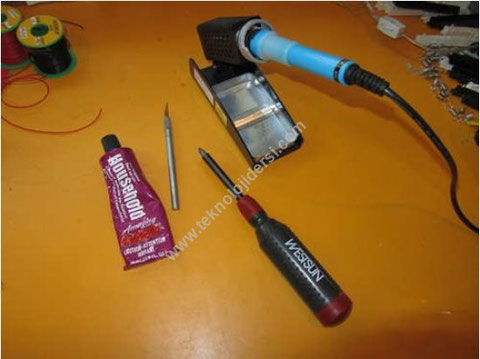

Havya ve yapıştırıcı malzemeleri.

proje yapalım
proje örnekleri

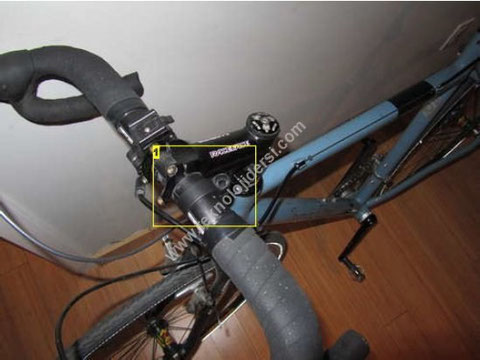

Direksiyon üzerine butonu takcağımız ve sinyal lambalarını takacağımız yeri belirleyip ihtiyacımız olan kablo uzunluklarını tespit ediyoruz.

proje
proje
yapım kuşağı
yapım kuşağı projeleri

Butonun sudan zarar görmesini engellemek için şeffaf koruyucu kapağımızı butonun ebatlarına gerekli kesim ve montaj işlemlerini gerçekleştiriyoruz.

basit proje örnekleri
elektronik projeler

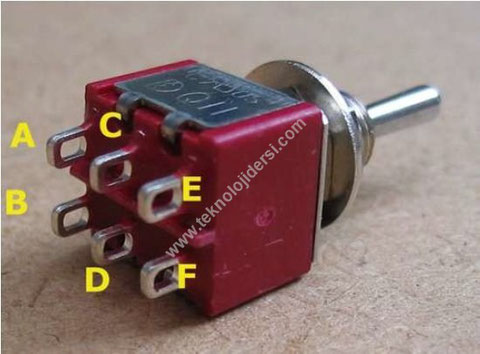

OHM metre kullanarak butonumuzun bacaklarının kullanım yönlerini tespit ediyoruz. OHM metresi olmayan arkadaşlar işkence yardımıyla timsah kablo uçlarını takıp teker teker deneme yaparak bacakların bağlantı yönlerini tespit edebilir.

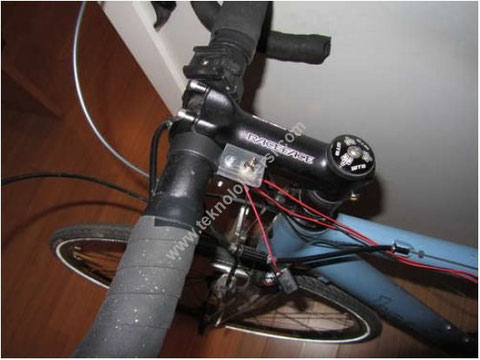

C ucuna kırmızı renkli kabloyu (+) ucu D ucuna (-) siyah renkli kabloyu bağlıyoruz. F ve B için Siyah kablo A ve E ise kırmızı kabloyu takarak direksiyon üzerine montaj ediyoruz. NOT:  Bu bağlantı numaraları butonlara göre değişebilir. Lütfen kontrol ediniz. Butonlar hakkında ayrıntılı bilgiyi buradan öğrenebilirsiniz.



sinyal lambası nasıl yapılır?
sinyal lambası nasıl yapılır?
yapım kuşağı projeleri
yapım kuşağı projeleri

nasıl yapılır?
nasıl yapılır?

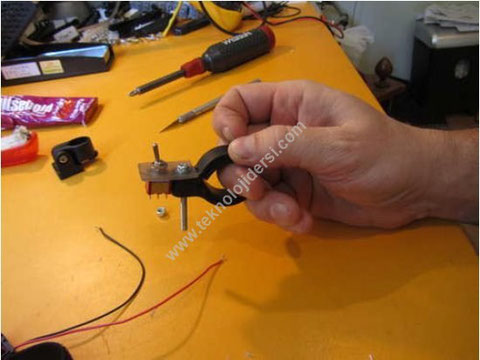

Blinky 7 kutusundan çıkan veya sizin kendi  direksiyonunuza uygun şekilde montaj edebileceğiniz formata getirdikten sonra ön montaj işlemini tamamlıyoruz.



fen projeleri
fen projeleri

Evet arkadaşlar şimdi sırada pili sabitleme işlemine geldi. Çift yönlü cırt cırtları kullanıp kelepçe şeklinde tekrar sökülebilecek formatta bisiklet gövdesine montaj ediyoruz.



proje örnekleri
proje örnekleri

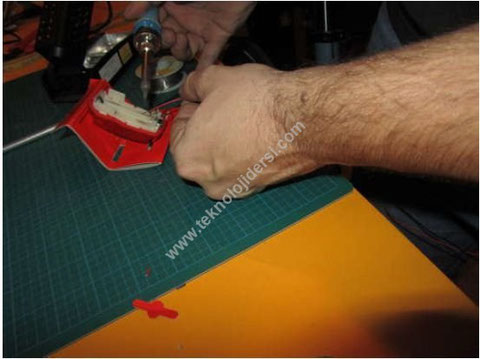

Şimdide sinyal lambalarını montaj kısmına geldik. Lambaların arka kısmında bulunan delikten kablo uçlarını geçirip gerekli elektrik bağlantılarını yapıyoruz.



teknoloji
teknoloji
bisiklet sinyali nasıl yapılır?
bisiklet sinyali nasıl yapılır?

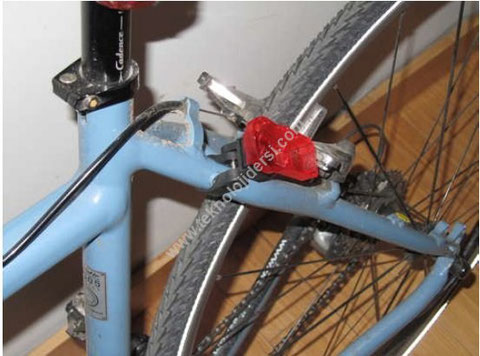

Yapıştırıcı veya cırtcırt kullanarak sele kısmına iyice yapıştığından emin oluyoruz. İşte bu kadar hepinize kolay gelsin..
