LED Lambalı Şapka Yapımı

led lambalı şapka yapımı
ışıklı şapka yapımı

Karanlık ortamlarda etrafı aydınlatmayı sağlayacak resimde görüldüğü gibi bir ışık saçan lamba projesinden yapmak istiyorsanız BUYRUN DEVAM EDELİM.

ne-nasil.net
teknoloji tasarım dersi projesi
led lambalı ışık yayan şapka yapımı

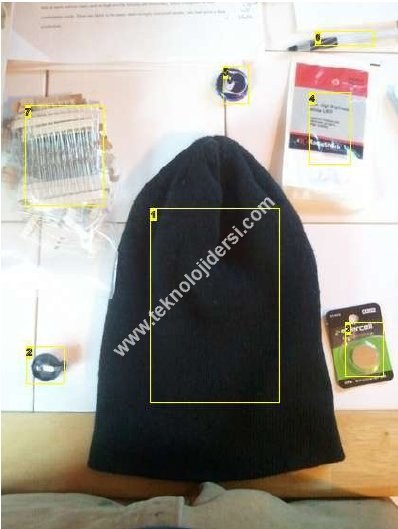

Işık yayan şapka projesi için gerekli malzemeler: Oldukça basit olan bu proje için bir kaç temel malzemeye ihtiyacımız olacak.

  1. Şapka
  2. CR2032 hücre pil tutucusu
  3. CR2032 hücre pili
  4. 5 mm parlak beyaz LED
  5. Havya,lehim,makas,iğne
  6. Anahtar on-off
  7. 380 ohm direnç
  8. Muhtelif proje malzemeleri ;)
kendimiz yapalım
nasıl yapılır

İlk olarak kesme işlemi ile işe koyuluyoruz. Seçtiğimiz şapkaya göre led diyotların aydınlatma yapacağı yere uygun kesme işlemini yapıyoruz.

Projemizde bir tane led diyot kullanacağımız için sadece tek delik açacağız. Tercihe göre birden falza led diyot ekleyerek farklı şapkalarla farklı tasarımlar oluşturabilirsiniz.

Yazının sonunda bulunan videoda birden fazla led diyot kullanarak gerçekleştirilen proje örneğini seyredebilirsiniz.

DIY projesi
proje örnekleri

LEHİM uygulaması:

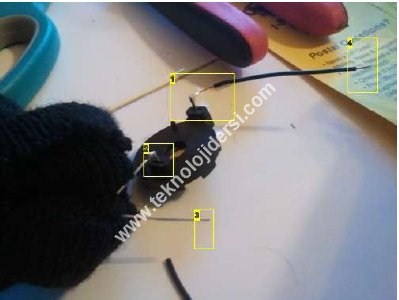

Resim üzerindeki numaralardan açıklayacak olursak: 1 numaralı yer devremizin  (+) pozitif ucu. 4 numara ile gösterilen yere yani Hücre pili tutucumuzun (+) pozitif çıkış ucuna on-off anahtarımızı montaj edeceğiz.

2 numara ile gösterilen yere led diyotun (-) negatif bacağı bağlanacak.

3 numara ile gösterilen yer ile 4 numaralı yeri direnç kullanarak  on-off anahtarı (switch) ile bağlayacağız.

Anahtarın şapkayı taktığımız zaman kullanıcıyı rahatsız etmemesi için şapkanın şekline göre uygun  yerine kullanıcının istediği yere montaj ediyoruz.



NOT: Led diyot, lehim ve devre bağlantısı için yazılara verilen mavi renk linklerini takip edebilirsiniz.

inovasyon üürnleri
farklı tasarımlar

Oluşturduğumuz devreyi şapka içine dikerek ve zamplayarak sağlam bir şekilde montaj ediyoruz.

ışık yayan lamba
ışık saçan lamba

Ve artııık bitttiii.. Şimdi karanlık ortamda takılma vakti. Kolay gelsin. Aşağıda bulunan resimlerde 30-40 dolara satılan profesyonel ürünleri inceleyebilirsiniz. Birden fazla led diyot kullanılarak gerçekleştiren projenin videosunu izledikten sonra projeyi yapmanızda fayda var diye düşünüyorum.

Link başlıklarından daha ayrıntılı bilgiler bulabilirsiniz.

Kolay gelsin....

by@teknolog

http://walyou.com/electric-solar-light-cap-gadget-makes-your-head-shine/

http://techbump.info/2011/10/09/add-a-headlamp-to-a-winter-hat-diy.html
