Fotoğraf Makinesi Flaşı ile Elektrik Şoku Veren Eldiven

elektronik proje
fotoğraf makinesi flaşı 220 volt

Ewet arkadaşlar bu yazımızda eski fotoğraf makinelerinizin Flaş parçalarını değerlendirerek yapabileceğiniz Elektrik Şoku Veren Eldiven projesi yapacağız. Özellikle bayanların saldırılardan korunmasını sağlayacağına inandığım bir proje. Projeyi yapmaya başlamak için BUYRUN DEVAM EDELİM.

ne-nasil.net

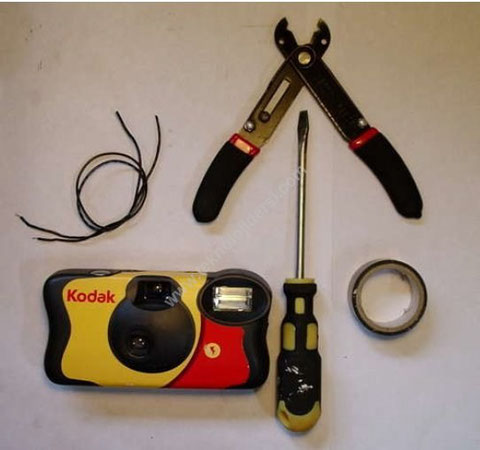

Proje için gerekli malzemeler:



  1. Fotoğraf Makinesi
  2. Kimyasallara karşı dayanıklı eldiven.
  3. Devre montaj kutusu. 3*2*1,5 cm
  4. Alüminyum Folyo
  5. 2* on-off toggle switch.
  6. Bir tane basmalı (shack) anahtar.
  7. AA pil tutucu ve tutkal.
  8. Havya,lehim,zil teli,keski,tornavida vb.



DİKKAT: Proje yüksek voltaj ile çalışmaktadır. Kondansatörün bağlantılarına DİKKAT edin. + ve - bacakları ters bağlarsanız yüksek voltajda patlama olabilir. Devreyi SİGORTALI koruyucu hatta GÖZLÜK takarak çalıştırın.

kendimiz yapalım
kendin yap projeleri

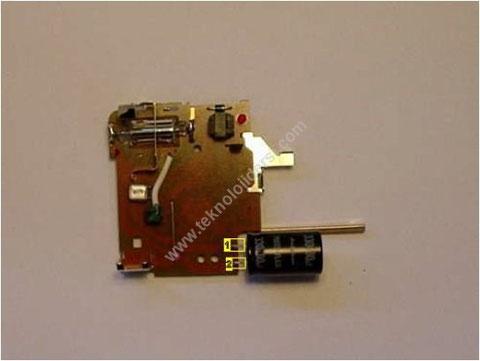

İlk olarak fotoğraf makinesini tornavida yardımıyla sökerek başlıyoruz. Kamerayı açın ve üzerindeki herhangi bir elektronik devreye dokunmamaya çok dikkat edin. Pili dikkatlice çıkarın. Metal bir tornavida yardımıyla resimde 1 numara olarak gösterilen yerde bulunan kondansatörün iki bacağını kısa devre ettirin. Böylece kondansatör üzerideki akım boşalmış olacaktır.

elektrik şoku veren eldiven
kendimiz yapalım projeleri

Fotoğraf makinesinin flaş devre kısmını şekilde görüldüğü gibi plastik kasadan ayırıyoruz. Çıkarma işleminde devreye zarar vermemeye özen gözterin. Devrelerin montajı makine markaları ve modellerinde farklı olduğu için lütfen dikkatli olun. Flaş devreleri hakkında ayrıntılı bilgiyi BURDAN öğrenebilirsiniz.

farklı icat buluş inovasyon ürünleri
teknoloji tasarım projeleri

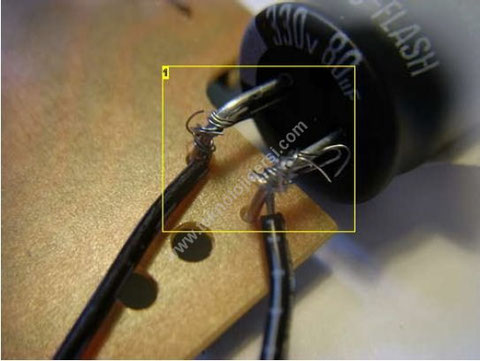

Kondansatörün - ve + bacaklarından şekilde görüldüğü gibi iki adet kablo ucu çıkartıyoruz. Çektiğimiz kablonun 220 volta dayanıklı omasına dikkat edin. Flaş patlaması anında ortaya çıkan yüksek voltajı burada bulunan kondansatörün bacaklarından çekeceğiz.

proje
proje örnekleri

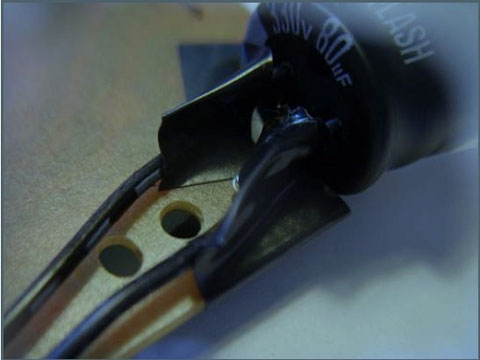

Elektrik bantı ile uçları açıkta tel kalmayacak şekilde izole ediyoruz. Aslında arkadaşlar projemiz burada bitti sayılır. Bundan sonra flaş devresini kutuya montaj ediyoruz ve  kablonun iki ucunu eldivenin uçlarına yerleştiriyoruz. Bu haliyle sistem kullanılmaya hazır. Resim çekme düğmesine basıldığı anda dışarıya çektiğimiz kablonun uçlarında 220 volt ve yukarısında bir enerji meydana gelecektir. Sistemi biraz daha sağlıklı ve işlevsel hale getirmek istiyorsanız bundan sonraki adımları izleyebilirsiniz. 2 mod olarak çalışacak devre için aşağıda bulunan devreyi oluşturacağız.

flaş devreleri
flaş devreleri

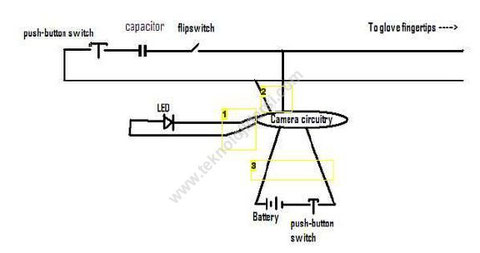

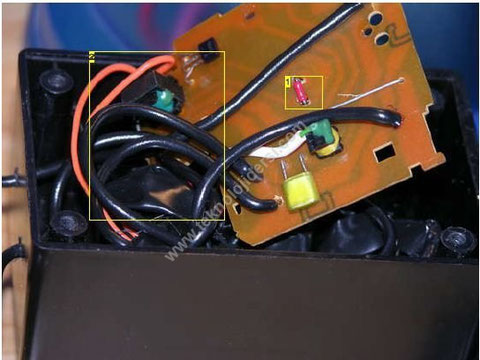

Ewet arkadaşlar resimde 1 numaralı yer kırmızı led diyotun bağlı olduğu yer. On-off anahatarlardan birini pil ile kamera flaş devresini oluşturan resimde görülen 3 numaralı bölgeye montaj ediyoruz.

Şemada görülen To glove fingertips eldiven uçlarına gidecek olan kablo uçları.

proje yapalım
proje yap

Devreye bağladığımız flipswitch (shack anahtar) kondansatörü şarj etmek için kullanılacaktır bu yüazden her zaman açık olacaktır. Devremizi oluşturduktan sonra proje kutumuza montaj ediyoruz.

hobi proje
kendimizin yapabileceği elektronik proje

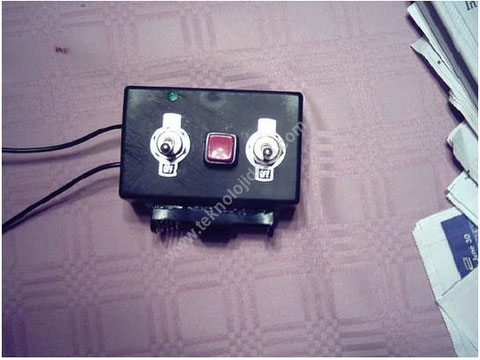

Proje kutumuza 4 adet delik açıyoruz. Switch çaplarına göre şekilde görüldüğü ebatlarda delikler açıp montaj işlemini tamamlıyoruz.

icat
elektronik projeler

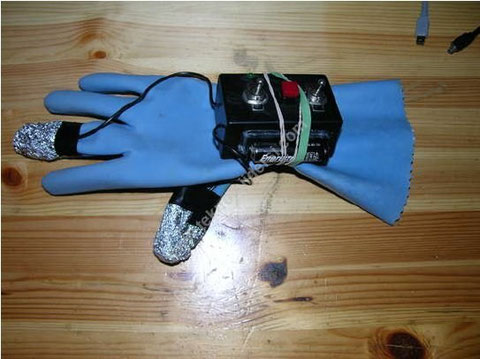

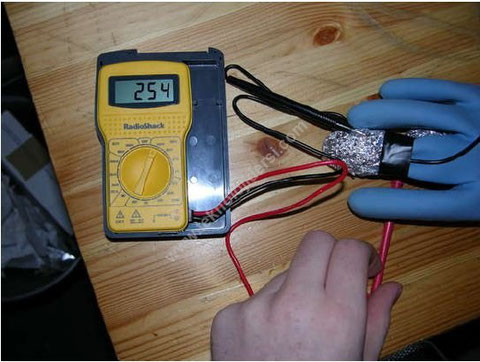

Şimdi geldik test kısmına. Devrenin  kondansatör bacaklarından çıkardığımız kablo uçlarının birini eldivenin baş parmağına diğerini orta parmağa alüminyum folya kullanarak şekilde görüldüğü montaj ediyoruz.

Devreden sabit gerilim elde etmek için sadece güç anahtarını açmanız yeterli olacaktır.

Devre üzerinde bulunan Led diyot sürekli gerilim var iken yanacaktır. Kondansatör bacaklarında bulunan anahtarın teki sürekli açık olup şarj olmayı sağlayacak. Diğer anahtar ise bir kaç saniye yaklşaık 300 v çıkış vermeyi sağlayacaktır.

Bittiiiii  bu kadar.Ayrıntılar için aşağıda ki adresten faydalanabilirsiniz. Kolay gelsin.





http://hackedgadgets.com/2009/08/11/tazer-glove/
