Güneş Enerjisiyle Çalışan Mini Bot Yapımı

güneş enerjisiyle çalışan bot
güneş enerjisiyle çalışan tekne

Bu yazımızda sizlere güneş enerjisiyle (ışık enerjisiyle) çaışan bot yapımını anlatacağız.

Proje için gerekli malzemeler resim üzerinde numaralandırıldığı gibi:

  1. Güneş pili 1,5 V/ 500 mA
  2. Motoru gövdeye bağlamak için klips veya somunlu vida.
  3. DC motor
  4. Gövde oluşturmak için strafor, köpük vb. suda batmayacak suya dayanıklı malzeme.
  5. Kontrplak malzeme. Güverteyi oluşturacak elemanları üzerinde taşıyacak gövde.
  6. Pervane ve şaft mili.(10 cm boyunda boru).
  7. Plastik boru. Motor milini pervane şaftına bağlayacak özelliklerde.
  8. Zil teli, havya, lehim muhtelif elektronik malzmeler.



Projenin yapım ve anlatım detayı için BUYRUN DEVAME DELİM.

ne-nasil.net
kedimiz yapalım
teknoloji tasarım

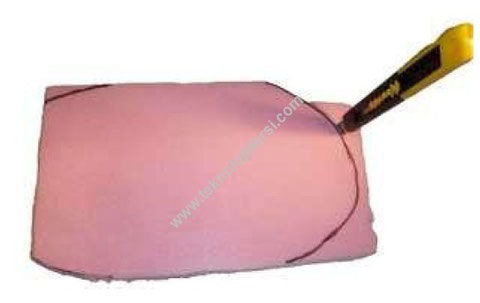

İlk olarak işe gövdeyi oluşturmak ile başlıyoruz. Köpük üzerine bir tekne tasarımı çiziyoruz. Optimal tekne boyutları için internetten çeşitli ip uçları bulabilirsiniz. Gövdenin üzerine motor ve güneş paneli sığacak şekilde bıçak yardımıyla gövdemizi kesiyoruz.

basit proje örnekleri
proje örnekleri

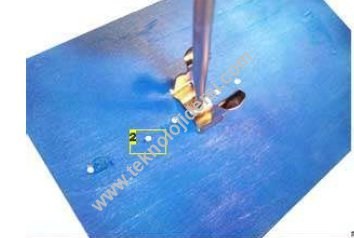

Güverteyi oluşturan kontrplak üzerine motoru montaj etmek için şekilde görüldüğü gibi delikler açıp klips veya vida yardımıyla motoru montaj ediyoruz. İsterseniz sıcak tutkal kullanarak yapıştırada bilirsiniz.

bot yapımı
tekne yapımı

DC motor mili üzerine bir lastik boru geçirin. Fazla sıkı olmasın mili yavaşlatır. Amacı milin suyala temasını önlemek. Daha sonra mil ucuna pervaneyi gövdenin altında kalcak şekilde montaj ediyoruz. Pervane şaft üzerine sıkıca eklemeniz gerekir. Bu pervane, daha büyük çaplı olduğundan, biz, bir dolgu olarak kauçuk boru kullanabiliriz.

elektronik proje
dümen yapımı

Pervanenin çıkış ucu hizasına ufak bir yarık açıp şekilde görüldüğü gibi bir dümen yapıyoruz. Su kaçırmamasına dikkat ediyoruz.

icat buluş inovasyon
güneş enerjisi

Güneş pilinin + ve - ucunu motor uçlarına krokodil kablo veya zil teli kullanarak lehim yardımıyla montaj ediyoruz.

güneş enerjisi
güneş pili

Güneş panelimizin açısını güverte üzerine ışık enerjisinden max. düzeyde faydalanacak şekilde montaj ediyor ve projemizi bitiriyoruz. Aartık sistemi deneye bilirsiniz kolay gelsin. Başka bir proje yazısında görüşmek üzere by@teknolog







http://www.kidwind.org/xcart/home.php?cat=2
