Işık Takip Eden Robot Yapımı

ışık izleyen robot yapımı
ışık izleyen robot yapımı

Bu projemizde sizlere "Işık Yönünü Takip Eden Robot" yapımını anlatacağız. Literatür taraması yaptığınız zaman benzeri çok fazla robot tasarım ve devreleri bulabilirsiniz. Bu robotun en önemli özelliği herhangi bir mikroişlemci kullanmadan sadece basit elektronik ve mekanik düzenekler kullanarak gerçekleştirilmesidir. Yazılarını ve projelerini zevkle takip ettiğim, Fırat Üniversitesinden Yavuz Erol'un Bilim ve Teknik Dergisinin Mayıs 2008 sayısında Kendimiz Yapalım bölümündeki anlatımıyla buyrun projenin yapımına DEVAM EDELİM.

satılık ışık takip den robot projesi
satılık ışık takip den robot projesi
ne-nasil.net

Işık İzleyen Robot Çalışma Videosu

basit robot yapımı
basit robot yapımı

Projenin maliyeti oldukça düşük. Yazının devamında anlatılan aşamaları adım adım izleyerek siz de bu ilginç projeyi gerçekleştirebilirsiniz. Robotun çalışma mantığı, araç üzerine yerleştirilen iki adet ışığa duyarlı direnç (LDR) yardımıyla aracın gideceği yönü ayarlamaya dayanıyor. Aracın sağa veya sola dönüşü için birbirinden bağımsız iki adet doğru akım motoru gerekli. İki motorun hızı arasındaki farka bağlı olarak aracın hareket yönü değişiyor. Hız ayarlama işlemi 4 transistörlü bir elektronik devre yardımıyla gerçekleştiriliyor. Robotun sorunsuz şekilde hareket etmesi için motorun miliyle tekerlekler arasında devir düşürücü bir dişli kutusu olması gerekiyor. Dişli çarklar sayesinde tork değerinin yüksek olması ve motorun kalkış sırasında sorun yaşamaması sağlanıyor. Robotun hareketi için 2 adet motor ve 2 adet dişli kutusuna ihtiyaç var. Bu mekanizmalar, pille çalışan çoğu oyuncağın içinde hazır olarak zaten bulunuyor.

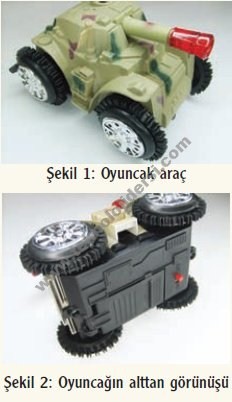

Bu projede, şekil 1’de görülen oyuncak araçtan 2 adet kullanıldı. Bu tür oyuncaklar piyasada 2-3 YTL fiyatla satılıyor ve robot projelerinde oldukça işe yarıyor.





proje yapalım
proje yapımı

Motoru ve dişli kutusunu yerinden çıkarabilmek için oyuncağın altındaki vidalar sökülerek projenin yapımına başlanır. Şekil 3’te oyuncağın iç yapısı görülmekte.



robot
robot

Motora bağlı iletken kablolar ve gereksiz bütün vidalar sökülür. Oyuncağın görünümü şekil 4’teki hale gelir.



Bu aşamada 4 adet tekerlek elle çekilerek yerinden çıkarılır.





teknoloji tasarım projeleri
teknoloji tasarım projeleri

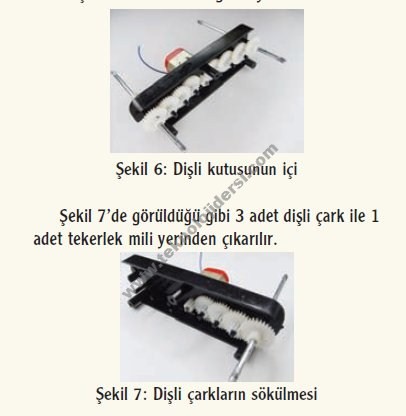

Dişli kutusunu açabilmek için kutu üzerindeki vidalar sökülür. Böylece şekil 6’da görülen dişli çarklar ortaya çıkmış olur. Bu tür oyuncaklar genellikle 4 x 4 türünde olduğu için tek bir motor ile 4 adet tekerleğin aynı anda dönmesi sağlanır. Robot projesinde bize sağ ve sol yön için olmak üzere, iki adet motor gerekli. Yani her bir motora birer tekerlek

bağlı olmalı. Bu nedenle dişli kutusundaki gereksiz çarkların sökülmesi gerekiyor.

Şekil 7’de görüldüğü gibi 3 adet dişli çark ile 1 adet tekerlek mili yerinden çıkarılır.





basit proje
basit proje

Dişli kutusunun kapağı tekrar kapatılır ve vidalanır. Ardından tekerleklerden biri yerine takılır. şekil 8’de görüldüğü gibi milin kısa olan tarafına tekerlek takılır.



fen projeleri
fen projeleri

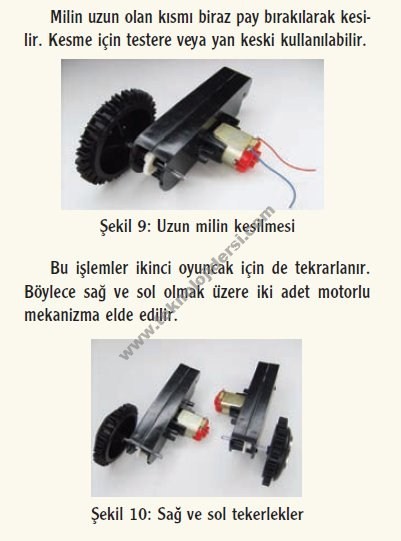

Milin uzun olan kısmı biraz pay bırakılarak kesilir. Kesme için testere veya yan keski kullanılabilir.

Bu işlemler ikinci oyuncak için de tekrarlanır. Böylece sağ ve sol olmak üzere iki adet motorlu mekanizma elde edilir.

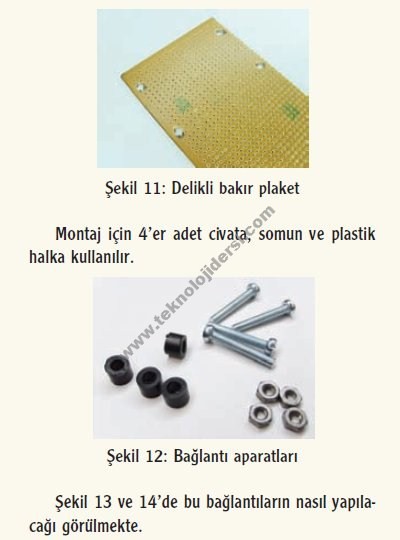

Aracın gövdesi için delikli bakır plaket kullanılabilir. Böylece elektronik devreyi bu kart üzerine monte etme olanağı da olur. Dişli kutularını bakır plakete tutturmak için kart üzerinde 4 adet delik açılır.



Montaj için 4’er adet civata, somun ve plastik halka kullanılır.



robot projeleri
elektronik projeler

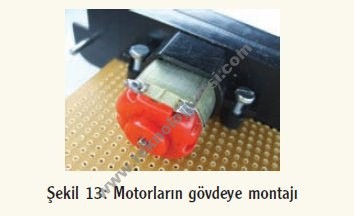

şekil 13 ve 14’de bu bağlantıların nasıl yapılacağı görülmekte.





Civata ve somunların görünüşü Tornavida ile bağlantılar iyice sıkılarak ilk motorun gövdeye montajı tamamlanır.

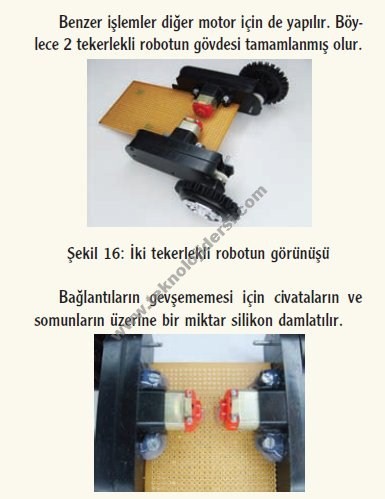

Sağ motorun montajı: Benzer işlemler diğer motor için de yapılır. Böylece 2 tekerlekli robotun gövdesi tamamlanmış olur.



yapım kuşağı projeleri
yapım kuşağı projeleri

Bağlantıların gevşememesi için civataların ve somunların üzerine bir miktar silikon damlatılır.

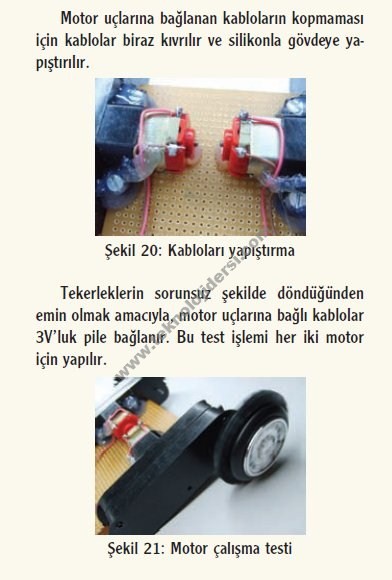

Motorların uçlarına 10-15 cm uzunluğunda tek telli birer kablo lehimlenir. Dışı yalıtkan kaplı bu iletkenler telefon kablosu adıyla piyasada satılmakta

2 tekerleğe sahip robotun rahat hareket edebilmesi için aracın önüne bir tekerlek daha eklemek gerekir. Bu tekerlek basitçe bir boncuk ile yapılabilir.

kendin yap
kendimiz yapalım

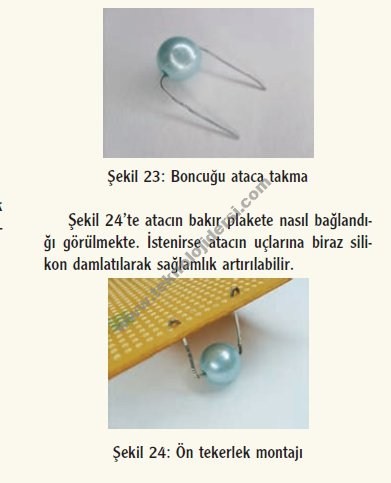

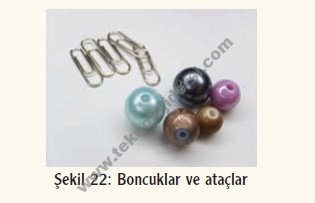

Boncuğu robotun gövdesine tutturmak için bir adet ataç kullanılır. Bir pense yardımıyla ataç düz hale getirilir. Boncuk tele geçirildikten sonra telin iki ucu yukarı doğru kıvrılır

elektronik devre
elektronik devre

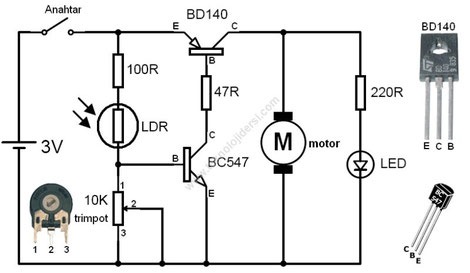

Şekilde ışık izleyen robot projesine ait elektronik devre görülmekte. Her iki motor için bu devreden birer tane yapılmalı. Devre şemasında 1 adet BC547 NPN transistör, 1 adet BD140 PNP güç transistörü, 3 adet direnç, 1 adet LDR ve 10k’lıktrimpot bulunmakta. LDR üzerine düşen ışık miktarı arttıkça transistörlerin baz akımları ve dolayısıyla iletim seviyeleri artar. Böylece motor uçlarına uygulanan gerilim yükselir ve motor hızlı dönmeye başlar. Işık miktarı azaldığında ise transistörlerin baz akımı azalır ve motor yavaşlar.



ışık takip eden robot
ışık izleyen robot

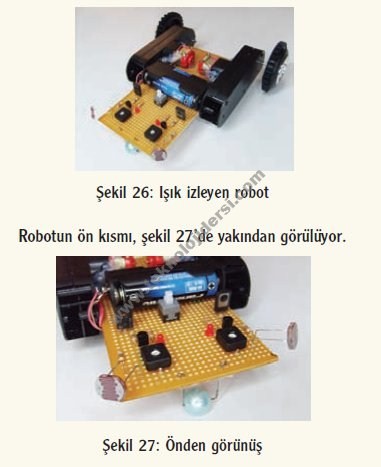

                Projenin tamamlanmış hali görülüyor. LDR’leri aracın sağında ve solunda olacak şekilde 45 derece açıyla yerleştirmek gerekiyor. Montaj sırasında dikkat edilmesi gereken nokta, soldaki LDR devresinin sağdaki motora bağlanması gerektiği. Aynı şekilde sağdaki LDR devresi soldaki motora kumanda etmeli. Normal aydınlıkta motorlar çalışmayacak şekilde trimpotların ayarı tornavida ile yapılır. Test amacıyla LDR üzerine el feneri ışığı tutulduğu zaman çaprazdaki motorun dönmesi gerekir. Böylece sağdaki LDR üzerine düşen ışık şiddeti fazlayken soldaki motor hızlanır ve robot ışık kaynağına yönelmiş olur.

Pil olarak 1,5 V’luk AA boyutunda alkalin piller kullanılırsa, robotun uzun süre çalışması sağlanır.







www.yavuzerol.com
