Basit Robot Yapımı TEKNOLOG

robot yapalım
robot yapımı

Krokodil, led diyot ve plastik gibi basit malzemeler kullanarak şekilde görüldüğü gibi şirin bir robot tasarlamak istiyorsanız BUYRUN DEVAM EDELİM.

ne-nasil.net
robot yapımı
proje malzemeleri

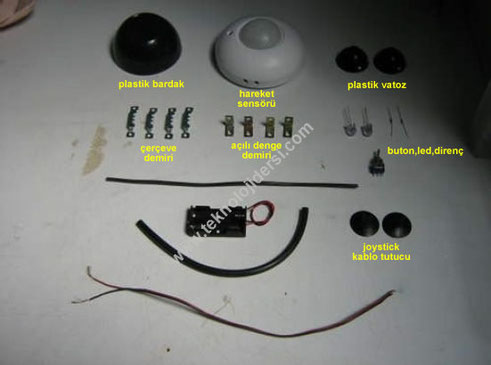

Proje yapımı için gerekli malzemeler:

  • 1* Bozuk hareket sensör kutusu.
  • 1* Plastik bardak.
  • 2* Flaşör Led.
  • 4* Resim Çerçeve Demiri.
  • 2* Krokodil (Kablo tutucu,timsah).
  • 2* Plastik vatoz tutucu veya plastik ayak.
  • 2* 90 dercelik destek demir parçası.
  • 2* 220 ohm direnç. Renk kodları (kırmızı-kırmızı-kahverengi).
  • 1* Buton (Açma-kapama anahtarı.
  • 1* AA pil kutusu.
  • 2* AA pil.
  • Bakır tel yaklaşık 50 cm.
  • Bakır teli kaplamak için plastik kablo.
  • Vida  ve somun.
  • 2* kablo tutucu (atari kollarına, kumandalarına vb. kabloların düzgün bir şekilde montaj edilmesini sağlayan plastik).
  • Muhtelif proje malzemeleri.
fen projeleri
proje yapımı

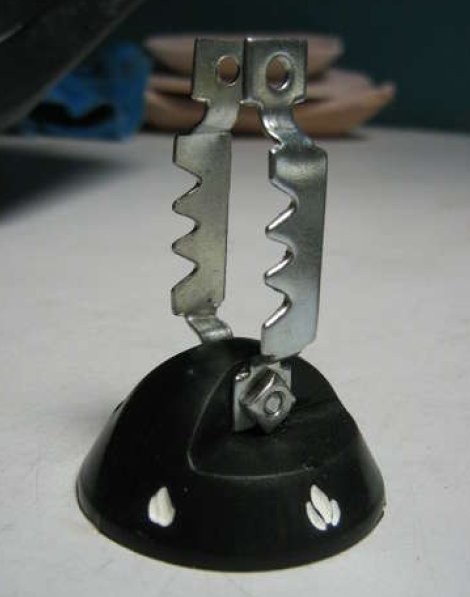

İşe robotumuzun ayak kısımlarını oluşturmakla başlıyoruz. Plastik ayakların (vatoz tutucu) ucuna resim çerçeve demirlerini vida ve somun yardımıyla şekilde görüldüğü gibi montaj ediyoruz.

robot
proje

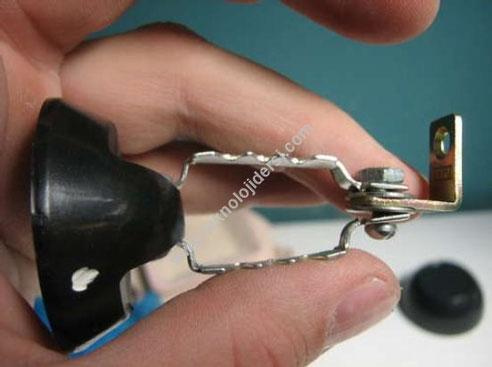

Destek demirlerini gövdeyle ayakları birleştireceğimiz uca vida yardımıyla montaj ediyoruz.

inovasyon
teknoloji ve tasarım

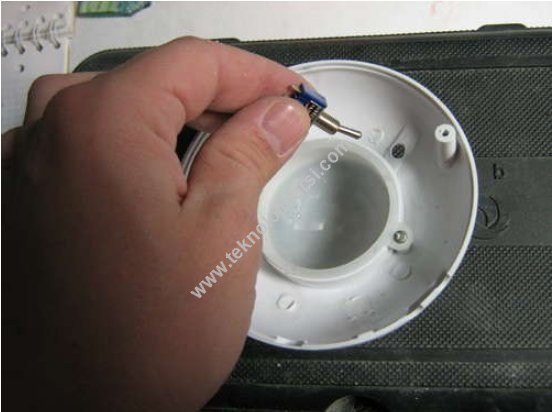

Hareket sensörü üzerine delici herhangi bir cihaz yardımıyla (matkap,havya vb.) butonumuzun düğmesini takacak şekilde deliyoruz.

farklı tasarım
basit proje

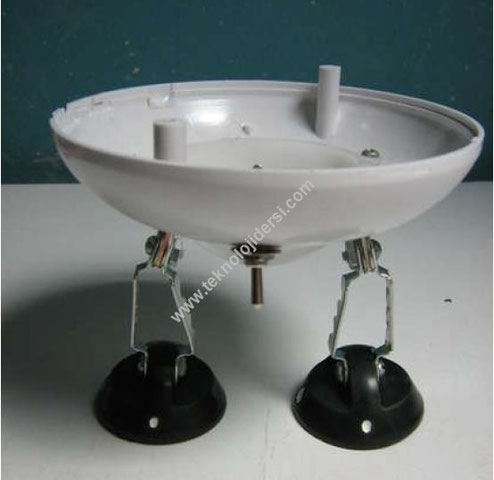

Muhafaza kutumuzun alt kısmına robotumuzun dengede durmasını sağlayacak ayak deliklerini açıyoruz. Delikleri açarken belirli  açıda açmaya dikkat etmeliyiz. Sistemin dengede durması için çok önemlli bir ayrıntı.

kendimiz yapalım
proje örnekleri

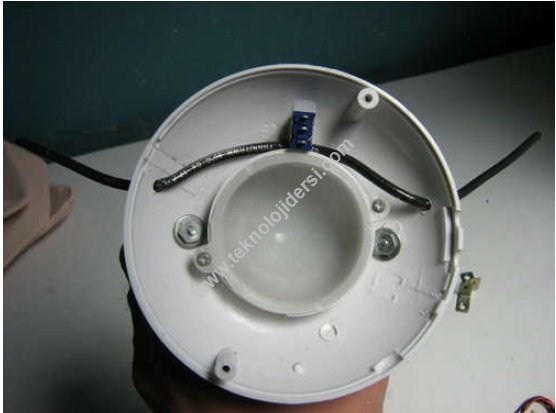

Gövde ile ayak kısmını bitirdikten sonra sırada kol kısmını yapmaya geldi. Şimdi plastik kablomuzu şekilde görüldüğü gibi daha önceden uygun yere açtığımız deliklerden geçiriyoruz. Daha sonra aşağıdaki resimlerde görüldüğü gibi bakır tel ve kablo tutucular (joystick,kumanda) yardımıyla robotumuzun kol kısmını oluşturuyoruz.

proje yapım örnekleri
proje örnekleri

Krokodilleri kullanarak robotumuzun kol kısmınıda oluşturuyoruz. Böylece bitime doğru yaklaşıyoruz.

proje
kendimiz yapalım

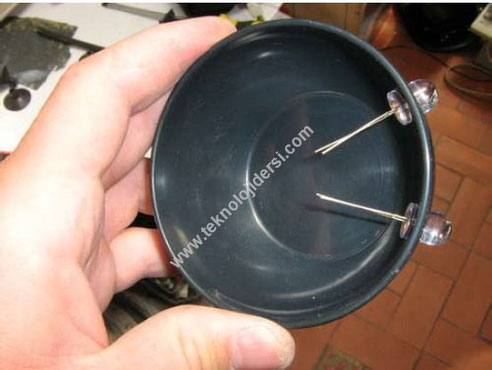

Plastik bardağımızın ön kısmını led diyotumuzun sığacağı şekilde deliyoruz.

teknoloji ve tasarım dersi
teknoloji tasarım
elektronik proje
elektronik devre

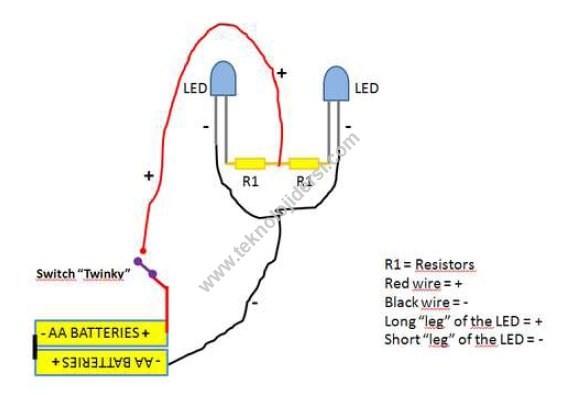

Şekilde görülen devreyi robotumuzun göz kısmını oluşturacak plastik bardağın içerisine montaj ediyoruz. Devre iki led diyotun seri bağlantısından oluşmaktadır. Led diyotların negatif uçlarını pil bataryasının negatif ucuna bağlıyoruz. Pozitif bacaklarını direncin iki ucuna bağlıyoruz. Bataryanın pozitif ucunuda anahtar ucuna bağlayıp çıkış ucunu dirence bağlıyoruz. Pertinaks veya bakır levha kullanmadan direkt kablolar yardımıyla lehimleyerek devreyi kurabilirsiniz.Ayrıntılar ve detaylı bilgi için BURAYA göz atabilirsiniz. Plastik bardak devremizi muhafaza edecek.

fen ve teknoloji
proje örnekleri
elektronik projeler
yapım kuşağı projeleri

Plastik bardağımızın altına vida ile montaj edebilecek şekilde delik açıyoruz.

basit robot yapımı
robot

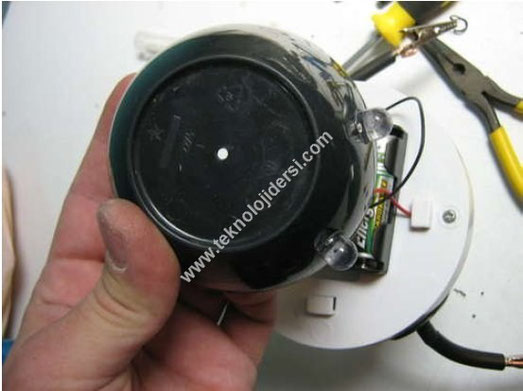

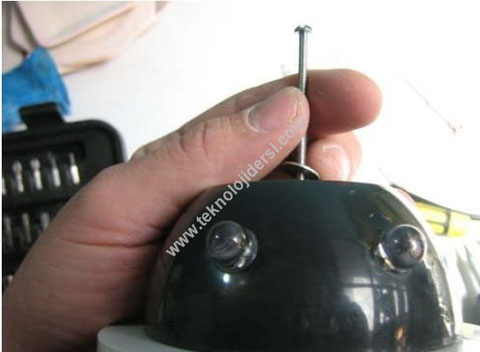

Son olarak uzun bir vida-somun yardımıyla bardak ile gövdeyi birleştirerek robotumuzu bitiriyoruz. Farklı desenlerde malzemeler kullanarak farklı tasarım hatlarına sahip şirin robotlar tasarlayabilirsiniz. Aşağıda görüldüğü gibi. Ayrıca kol kısmında bulunan krokodil uçlarına NOT tutturabilirsiniz. Sevgilinize veya sevdiğiniz insanlara süpriz notlar bırakabilirsiniz. Kolay gelsin.....  by@teknolog





http://www.instructables.com/id/Valentines-RoboGrinch/
