Güneş Yönünü Takip Eden Motor Devresi

proje yapalım
güneş yönünü takip eden devre

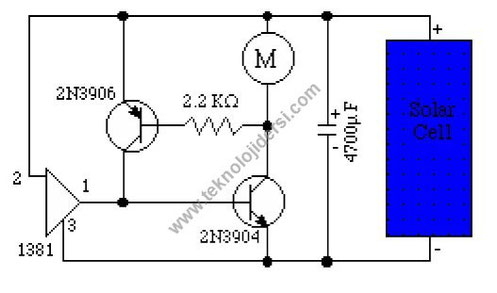

IC 1381, 2N 3904, 2N 3906 ve 4700 uf kondansatör kullanarak yapacağınız pratik ve kullanışlı bir Güneş Yönünü Takip Eden Motor Devresi için BUYRUN DEVAM EDELİM.

ne-nasil.net

Güneş Işıklarını Takip Eden Elektronik Proje Devresi

güneş enerjisi
proje devresi

Güneş Işıklarını Takip Eden Elektronik Devre Projesinin Yapılışı

güneş pili
proje devresi

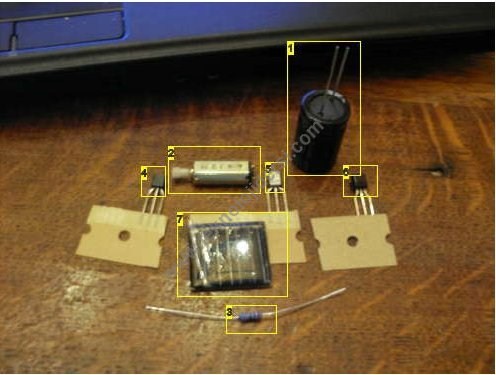

Proje için gerekli malzemeler:

  • 1x Güneş pili (22x24 mm 3,4V ve 12mA)
  • 1x 4700 uf kondansatör (16V)
  • 1x 2N3904 Transistör
  • 1x 2N3906 Transistör
  • 1x 1381E Gerilim düzenleyeci. (2.2 V)
  • 1x Çini motor. (CD sürücü, oyuncak araba veya wolkman motoru)
  • 1x 2,2 kohm direnç
  • Delikli Pertinaks
  • Muhtelif lehim malzemeleri.
proje nasıl yapılır
Güneş enerjisi

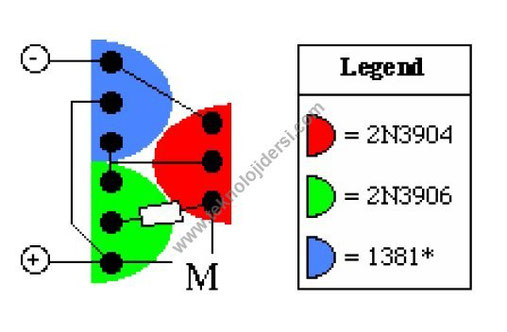

Transistörlerin bacak bağlantılarını aşağıdaki sıraya göre yapıyoruz:

  • 2N 3904'ün kollektör bacağı ile 2N 3906'nın beyz bacağını 2.2 kohm direncimizle birleştiriyoruz.
  •  IC 1381'in 2 nolu bacağıyla 2N 3906'nın Emiter bacağını birleştirerek devrenin pozitif ucuna bağlıyoruz.
  • 1381'in 3 nolu bacağı ile 2N 3904'ün Emiter bacağını birleştirerek devrenin negatif (-) ucuna bağlıyoruz.
  •  Bu aşamada son olarak 2N 3904'ün Emiteri, 2N 3906'nın Kollektörü ve IC 1381'in 1 nolu bacağını birleştiriyoruz.

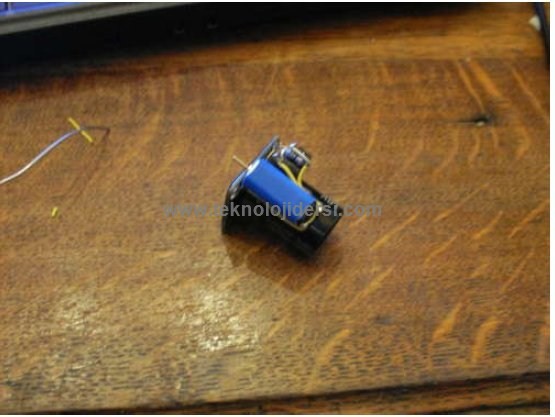

Transistörlerün bacak bağlantıları şekilde görüldüğü gibidir. Tutkal yardımıyla bağlantıları sabitleyebiliriz. Kondansatörün pertinaks üzerindeki montaj şekli ikinci resimde görülmektedir.

proje yap
güneş pili

Güneş pilinin ve kondansatörün + ve - bacak uçlarını devrenin pozitif (+) ve negatif (-) uçlarına bağlıyoruz. Devrenin pozitif ucundan bir kablo çıkarıyoruz. Sonra lazım olacak.

Motoru tutkal yardımıyla devreye bağlıyoruz. Motorun bir ucunu direncin 2N 3904 ile bağlantı yaptığımız ucuna bağlıyoruz. Diğer ucunuda devrenin (+) ucuna daha önceden çıkardığınız kablonun ucuna bağlıyoruz.

proje örnekleri
proje yapalım

Projeyi gerçekleştiren kişi espiri olsun diye motor milinin ucuna bayrak bağlamış. Kimileride ayçiçeği (güne bakan) falan takıyor. Devreyi kullanım amacınıza göre ucuna motor ile kontrol edilebilen bir sürücü devreside bağlayabilirsiniz.

İnter sitelerinde ve elektronik hazır devresi satan yerlerde çeşitli hazır kit devreler mevcut. Kaynak olarak aşağıda bulunan sitelerden faydalanabilirsiniz. Kolay gelsin...



http://www.instructables.com/id/Desktopfun-Build-a-cute-little-Flagwaver/



http://www.siliconchip.com.au/cms/A_101989/article.html

Projenin Çalışma Videosu

Ve işte Biitttiii... Projenin yapım aşamaları ve çalışması bu şekilde. Şimdi isterseniz bu çalışmayı aşağıdan sosyal paylaşım ağlarından arkadaşlarınızla paylaşabilirsiniz. Kolay gelsin..
