Rüzgar Tribünü Yapımı

basit rüzgar tribünü yapımı

Arkadaşlar bu yazımızda sizlere basit ama etkili bir rüzgar tribünü yapımını anlatacağız. Rüzgar enerjisinden faydalanarak kendi elektriğinizi üretmek için geliştirilmiş. Rüzgar enerjisi son dönemlerde en hızlı gelişme gösteren enerji kaynaklarının başında gelmektedir. Ülkemizde henüz yaygın olarak kullanım alanı yok.  Ben inanıyorum ki özellikle tekonloji ve tasarım dersi başta olmak üzere öğrencileri proje üretmeye sevk eden diğer dersler sayesinde en kısa zamanda bu alanda ülkemiz gelişim gösterecektir. Neyse yazıyı daha fazla uzatmayalım. Projeye başlamadan önce Rüzgar Enerjisi ve Rüzgar Tribünü hakkında biraz bilgi edinmenizi tavsiye ediyorum.

Ewet şimdi projeye başlamak istiyorsanız BUYRUN KENDİMİZ YAPALIM.

ne-nasil.net

Rüzgar Tribünü Çalışma Videosu

Proje Malzemeleri

kendimiz yapalım
  1. Cetvel
  2. Makas
  3. Pergel
  4. Maket Bıçağı
  5. Kalem
  6. Çivi
  7. Kalem Tıraş
  8. Zımpara
  9. AVO metre
  10. Silikon Tabancası
  11. Pet şişe (1.5 lt)
  12. Emaye Bakır Tel (Yaklaşık 120m)
  13. Kalın Kontrplak,yonga (14*25*2 cm) yada kereste (1*6cm).
  14. 4 adet Toprak disk mıknatıslar (Rare earth disk magnets 2-2.5 cm)
  15. Kare Dübeller (2 adet 30 cm ve 1 adet 20 cm uzunluğunda)
  16. Yuvarlak ahşap dübel (6mm veya 1/4" 30 cm uzunluğunda).
  17. LED diyot 5mm
  18. Contalar 4 adet (R=3cm)
  19. Ağaç Vidaları (#8, 5/8")
  20. Vida (25 mm veya 7/8")
  21. Karton (20*60 cm tercihen oluklu)
  22. Beyaz Tutkal (Küçük Boy)

teknoloji ve tasarım dersi

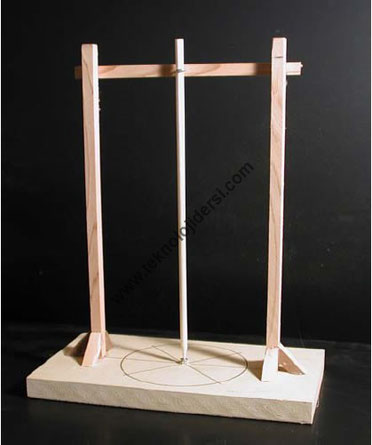

Taban tahtamıza (14cm*25cm) şekilde görüldüğü gibi 6 cm yarı çapında bir daire çiziyoruz. Daha sonra daire merkezinden 8 cm uzaklıkta ayaklık yapacağımız yerleri işaretliyoruz.

kendimiz yapalım

Arkadaşlar yukarıdaki adımları takip ederek projemizin iskelet profil yapısını elde ediyoruz.

Bobinlerin Hazırlanması

bobin hazırlama

Arkadaşlar bu tür projelerin çalışmamasının en önemli nedeni bobin kısımlarının yanlış hazırlanmasından kaynaklanmaktadır.

Bobin hazırlamak çin gerekli araçlar: Pense,zımpara,makas, dijital voltmetre.

Malzemeler: Emaye bakır tel (28 Gage 100m), Oluklu mukavva,elektrik bandı.

Mukavva kartonu 3 cm genişliğinde yaklaşık 20 cm uzunluğunda olmalıdır. Her biri 4 cm uzunluğunda 8 adet bant kesiyoruz.

Karton üzerine bakır tellerden 4 rulo oluşturun. Her bir rulo 200 sarım dan oluşacak. Bobinler arası mesafe 20 cm olsun. Sarım işi bittikten sonra çıkış uçlarından 15 mm kısmı zımparalayıp bobin iletken ucunu oluşturuyoruz. Test kısmında avo metre 200 ohm aralığında olacak ve 10 ohm gibi bir direnç değeri göstermesi lazım.

Stator Kısmının Yapılması

stator yapımı
kendimiz yapalım

Stator oluşturmak için hazırladığımız bobinleri diyagram şekilde görüldüğü gibi zemin tahta üzerine montaj ediyoruz. Bobinler üzerinden akım geçişi saat yönünde olacaktır.

teknoloji ve tasarım
teknoloji tasarım
teknoloji tasarım
rüzgar tribünü yapımı

Sıcak silikon kullanarak şekilde görüldüğü gibi bobinleri montaj ediyoruz.

led diyot

Led diyotu bobin bağlantı ucuna bağlıyoruz. Ürettiğimiz elektrik led diyotumuzu yakacak.

icat buluş inovasyon
rüzgar enerjisi

Rotor Kısmının Yapılması

rotor kısmının yapılması

12 cm çapında 2 adet oluklu mukavva kartondan elde edeceğimiz daire şeklindeki diskimize 3 cm çapındaki contalarımızı aşağıdaki şekillerde görüldüğü gibi montaj ediyoruz. Contaların temiz olmasına dikkat edin.

rotor

Mıknatısları contalar üzerine montaj ederek rotor kısmını bitiriyoruz. Burada mıknatısları montaj ederken dikkatli olmamız gerekiyor. Aşağıda resimlerde görüldüğü gibi mıknatısları dikkatli bir şekilde birbirine sürterek polarite ediyoruz. Daha sonra aynı kutuplar yukarı bakacak şekilde (kuzey-güney) montaj ediyoruz. Polarite ettiğinizden emin değilseniz pusula yardımıyla kontrol edebilirsiniz.

Tribün Yapımı

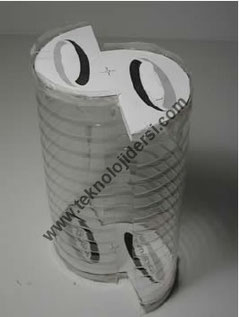

1.5 lt. su şişesi ve oluklu karton ile aşağıdaki adımları takip ederek şekilde görülen tribünü elde ediyoruz.

türbin

Tribünü şekilde görüldüğü gibi projemizin iskelet kısmına takıyoruz.

icat buluş

Artık projemizin son adımlarını yapıyoruz. Tribün kısmına rotoru montaj ediyoruz.

Bitiriyoruz.......

rüzgar enerjisi

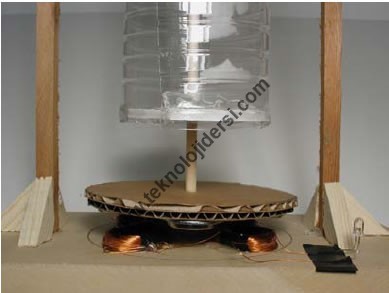

Son olarak rotor ve tribünü stator kısmına aralarında 1 mm mesafe kalacak şekilde aşağıdaki şekildeki gibi montaj ediyoruz.

test

Projemiz bittiğine göre test edebiliriz. AVO  metremizin AC 220 V kısmında cihazımız 1.4 ACV değeri göstermektedir.

yapım kuşağı
teknoloji tasarım

Son olarak projemizi Led diyot kullanarak test ediyoruz. Ewet arkadaşlar projemiz bitti. Soruları olan arkadaşlar İLETİŞİM menüsünden sorabilir.
