220 Volt ile 20 Adet Led Çalıştırma

220V Led Çalıştırma
elektronik proje

20 adet beyaz ledi seri bağlayarak elde edilen devre.

DİKKAT Yasal Uyarı: Devre yüksek voltaj ile çalışmaktadır dikkatli olunuz kondansatör bağlantılarına dikkat ediniz + – kutupları ters bağlarsanız yüksek voltajda büyük patlamalar olabilir devreyi çalıştırmadan önce Sigortalı Elektrik Hattı,koruyucu gözlük kullanınız. Projeyi gerçekleştirmek istiyorsanız BUYRUN DEVAM EDELİM.

ne-nasil.net
elektrik devre projeleri
elektronik basit proje

Proje Malzemeleri:

  • Seri bağlı dirençlerin çıkışı DC 62V tur. Burada 20 adet 3v luk led kullandığı için led başına düşen gerilim 3.1 v.
  • 4.7 mikrofarad 350 v. kondansatör
  • 4*1N4007 diyot
  • 20 adet beyaz led.
  • Lehim Malzemeleri
  • Delikli plaket ve Muhtelif Muhafaza kabı.



220V AC akımı doğrultarak 310V  DC (1.41X220) elde ediyoruz ve 310 volt çıkışta kullanılmak üzere taş direnci montaj ediyoruz.

proje yapalım
açıklamalı proje yapımı

Devrede normal hesaplara göre 18 kΩ 6w lık taş direnç kullanmamız gerekiyordu ama biz bu ölçüde direnç bulamadığımız için devreyi 2 adet 10kΩ 5w lık direnci seri bağlayarak yaptık.

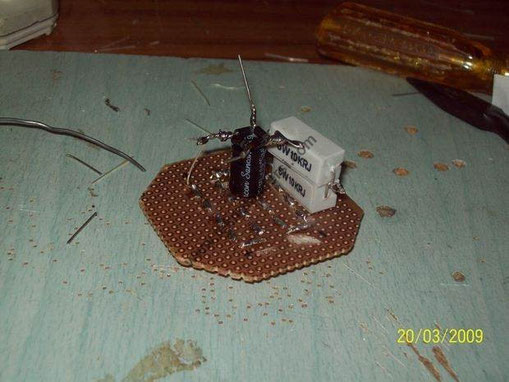

doğrultma devresi

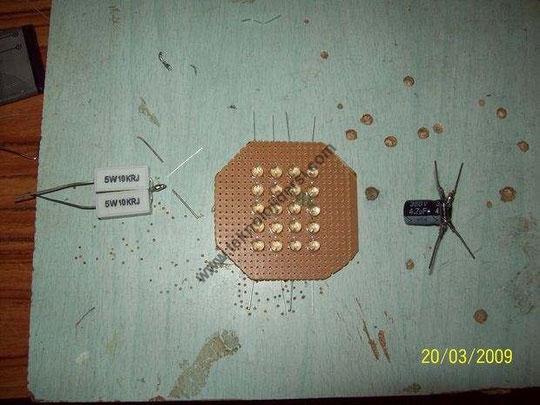

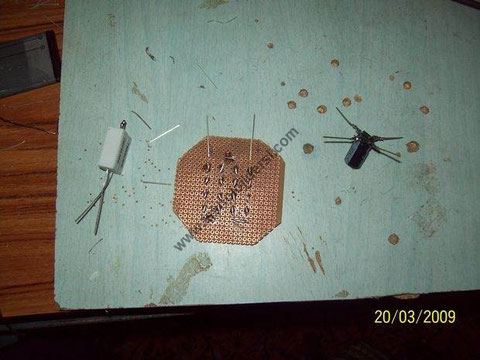

delikli plakete devre montajı

Gördüğünüz gibi basit ve küçük bir deve oldu. Yapımı kolay. Mesela çok güzel bi çalışma lambası olarak kullanılır. Şahsen ben böyle kullanıyorum…

Aydınlık ve karanlık ortamda çalışma görüntüleri

ekonomik led lamba proje uygulaması
ekonomik led lamba devresi
teknoloji dersi projeleri
lamba test
basit devre bağlantısı
basit devre şeması
