İki Tekerlek Üzerinde Dengede Duran Robot Yapımı

robot yapımı

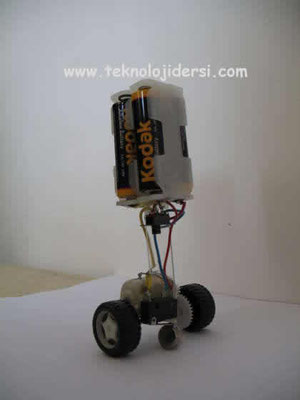

Basit bir anahtar kullanarak sadece iki tekerlek üzerinde duran çok basit bir robot yapımı. Sitemizde daha önce sizlerle paylaştığımız MİNİ ÖRÜMCEK ROBOT projesinde uyguladığımız aşamalar ile benzerlik teşkil eden bu proje sayesinde ilk robotik uygulamalarınızı gerçekleştirebilirsiniz. İlk robotunuzu yapmak istiyorsanız buyrun DEVAM EDELİM.

ne-nasil.net
robot

Denge robotumuzda sensör olarak basit bir anahtar ve ters sarkaç mekanizması kullanılacak. Robot ne zaman düşmeye başlarsa robot torku ve daha yüksek ağırlık merkezi yönünde hamle yapar ve sistemi dengeli hale getirir. Belki kafanızda şuan bazı şeyler karışık olabilir ama yapım sürecinde bu sorunları ortadan kalkacaktır.

Malzemeler

yapım kuşağı

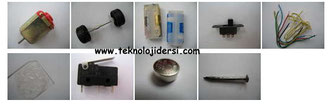

Denge Robotumuzu yapmak için aşağıdaki malzemelere ihitiyacımız olacak:

  • Küçük elektrik motoru (çini motor) oyuncak arabaların içinde :))
  • İki tekerlek
  • Plastik diktörtgen şeklinde levha.
  • 4*AA pil
  • 2* pil muhafazası
  • Tek hücreli kol saati pili (boş veya bozuk olsun)
  • Tek yönlü çift kutuplu switch (SPDT) anahtar
  • on-off anahtarı
  • Bazı dişliler (aşağıda resimleri var)
  • Şanzıman veya motor
  • Bir mil
  • Bir çivi
  • Zil teli (birazcıık)
  • Havya ve lehim malzemeleri
  • Yapıştırıcı (pattex veya japon)

Motor,şaft,yatak ve dişlilerin bağlanması

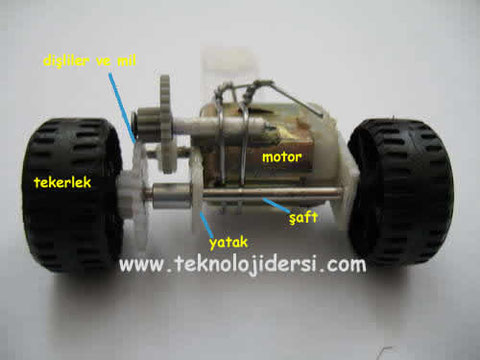

Robotunuzun en önemli kısmını yapıyorsunuz. Kurmalı oyuncak arabaların içerisinde kolayca elde edebileceğiniz (dişliler,mil,motor,tekerlek vb.) malzemeleri şekilde gördüğünüz gibi montaj ediyorsunuz.Burada anlatıma fazla giremiyorum aşağıdaki şekillerde ayrıntılı olarak birleştirme aşamalarını görebilirsiniz.

motor ve dişli

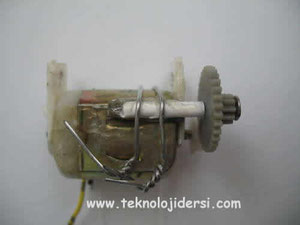

Motor ve dişliyi şekilde görüldüğü gibi birleştiriyorsunuz. Motorun arka tarafınada plastik levhamızı montaj ediyoruz. Plastik levhaya tutkal sürebilirsiniz. Bunların çok sıkı olması önemli. Zira dişlinin yerinden hiç oynamaması gerekiyor.Teli iyice sıkıyoruz.

Robotun Boyun ve Baş Kısımlarının Takılması

yapım kuşağı

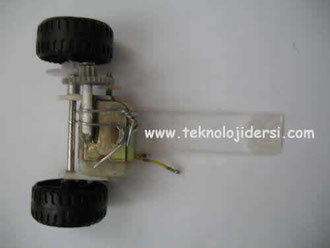

Oluşturduğumuz düzeneği şekilde görüldüğü gibi tekerlek şaftı üzerine montaj ediyoruz.

kurgu kuşağı

Plastik tablamızın açıkta kalan ucuna tutkal sürüp pil muhafazaları arasına yapıştırıyoruz.

Sensör Kısmının Yapılması

sensör

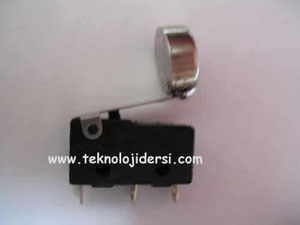

Saat pilimizi lehim yardımıyla SPDT anahtarımızın ucuna şekilde görüldüğü gibi lehimliyoruz. Daha sonra bir alev üzerinde çivinin kafasını eritip kesiyoruz. SPDT anahtarımızı çivi yardımıyla motor üzerindeki plastik levha üzerine zeminle temas etmiyecek şekilde dikey konumda takıyoruz.

ON-OFF Anahtar bağlantısı

elektronik

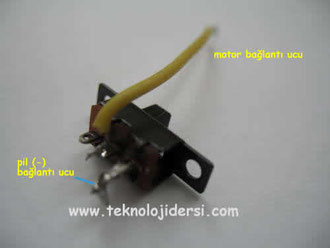

Anahtarımızın bir ucu motor ile diğer ucu ise bataryanın katot (-) ucu ile birleşecek. Pil muhafaza kutularının katot (-) uçlarını birleştirip aşağıdaki şekilde montaj yapabilirsiniz.

Elektronik Devre Bağlantısı

elektronik devre

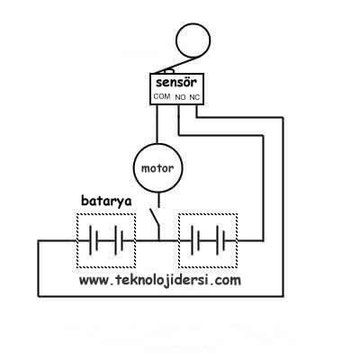

Şimdi lehim zamanı. Şekilde gördüğünüz devreye göre gerekli lehimlemeleri yapıyorsunuz. Aman yanlış lehim yapmayın.Bu devre sayesinde otomatımız dengede duracak. Kablo lehim aşamalarını aşağıdaki resimlerde elimden geldiği kadar sizlere göstermeye çalıştım.

VE BİTTTİİİ

robot

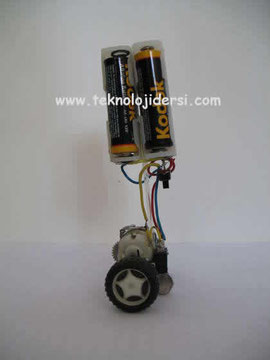

Robotumuz artık tamamlandı. Şimdi test zamanı. 4 tane pil takıp anahtarı açıyorsunuz. Sensörün konumunu değştirirseniz robot daha iyi çaılışır. Yön değiştirmede terslik olursa kurduğumuz devrede ki kırmızı ve mavi kabloların yerini değiştirin.

Denge Robotu Çalışma Videosu İndirmek İçin Tıklayınız
Otomatımızın çalışma videosu.
denge robotu.wmv
Windows Media video format 3.9 MB
