Yürüyen Işık (Kara Şimşek) Projesi

kara şimşek devresi
yürüyen ışık devresi

Birbirini takip ederek yürüyen ışık havası oluşturan devrelere Yürüyen Işık Devresi denir. Bir zamanların meşhur Kara Şimşek dizisinde ki arabanın ön tarafındaki ışık panelinden ortaya çıktığı için Kara Şimşek Devresi olarak da bilinir.Bu devrede 10 adet led diyotlar sıra ile yanıp söner.Sıra sonuna geldiği zaman devre başa dönmez.Kaldığı yerden geri gelerek led diyotlar yanmaya devam eder. Hadi daha fazla beklemeden projemizi yapmaya başlıyalım. DEVAM EDELİM..

ne-nasil.net

10 Led Yürüyen Işık Devresi Malzemeleri

Piyasada kolaylıkla bulabileceğiniz devre elemanları ile yapabileceğiniz bir devre. Devre Elemanları:



1* 4017 Entegre

1* 555 Entegre

1* 0,1uF Kondansatör

1* Delikli Pertinaks

1* 9v pil ve başlığı

1* 1 MR

10* 470 R

10* Led Diyot (isteğe göre çoğaltabilirsiniz).

Bakır Plaket

Kara Şimşek Devresi

elektronik devre
elektronik devre

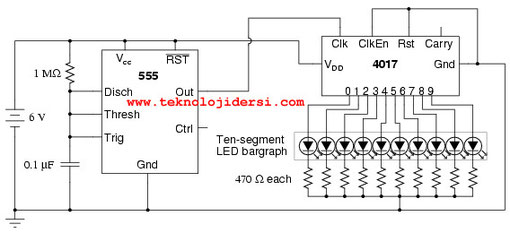

Devrenin Yapım Aşamaları

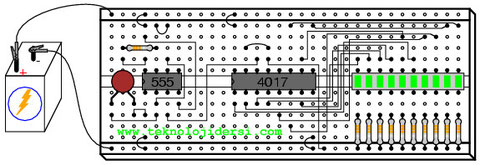

Devrenin Bread Board Üzerine Kurulumu

yürüyen ışık devresi
yürüyen ışık devresi

Devrenin Çalışma Videosu

Ledleri Farklı Şekilde Düzenleyerek Yeni Tasarımlar Yapabilirsiniz
