Lazerli Alarm Sistemi

lazerli Güvenlik Sistemi
lazerli Güvenlik Sistemi

Projede lazer, LDR ve ayna kullanarak basit bir güvenlik sisteminin nasıl tasarlanabileceği anlatılıyor. Bu sistem ile belirli bir bölgeyi çepeçevre koruma altında tutmak mümkün. İzinsiz girişlere karşı sistemin sesli uyarı verme özelliği bulunuyor. Gerçekleştirilen projenin çalışma mantığı optik ve elektroniğin temel esaslarına dayandığından, proje bu konularda oldukça öğretici özelliklere sahip. DEVAM EDELİM.

ne-nasil.net

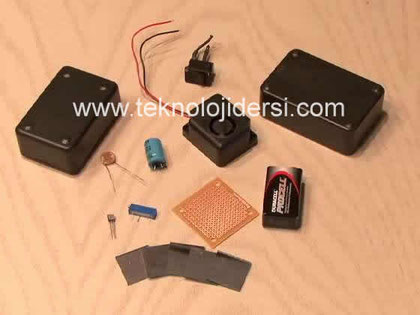

Adım 1 (Devre Elemanlarının Temin Edilmesi)

Lazerli Güvenlik Devre Elemanları
Lazerli Güvenlik Devre Elemanları

DEVRE ELEMANLARI



1. 2 küçük muhafaza kutusu
2. 1 1000uF 35v Kondansatör
3. 1 5K Variable Rezistör
4. LDR
5. Delikli Pertinaks
6. 9v pil ve başlığı
7. 1 N3904 Transistor
8. Switch
9. Küçük Aynalar
10. HandiTak
11. 12v DC Piezo Siren - 102dB
12. Aixiz 650nm 5mw 12X30mm laser
13. Aixiz 3.2v AC Adapter

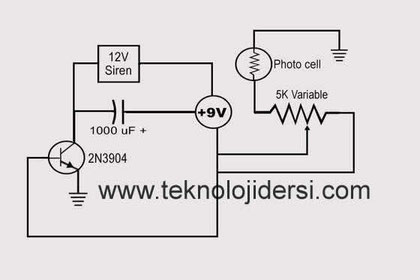

Adım 2 (Devre Şeması)

Lazerli Güvenlik Devresi
Lazerli Güvenlik Devresi

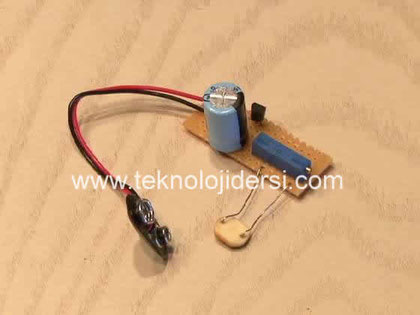

Adım 3 (Devrenin Montaj Edilmesi)

Lazerli Güvenlik Devre Montajı
Lazerli Güvenlik Devre Montajı

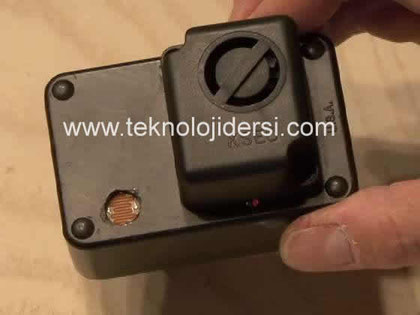

Lazerli Güvenlik Devresi
Lazerli Güvenlik Devresi

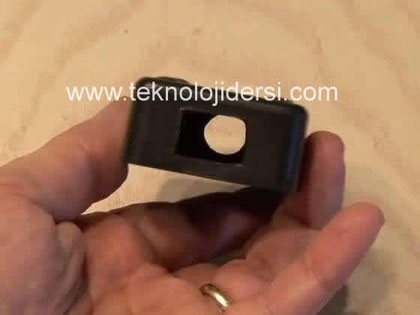

Adım 4 (Lazerin Montaj Edileceği Kutunun Hazırlanması)

Devrenin Kutuya Montajı
Devrenin Kutuya Montajı

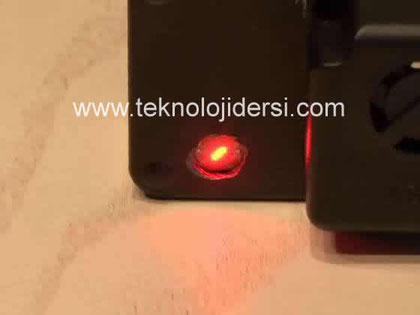

Adım 5 (Sistemin Hazırlanması)

Lazerli Güvenlik Sistemi
Lazerli Güvenlik Sistemi

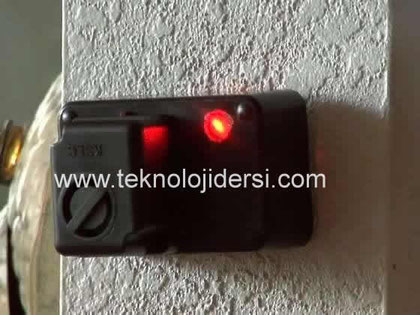

Adım 6 (Alarm Devresinin Uygun Yere Montajı)

Lazerli Güvenlik Sistemi
Lazerli Güvenlik Sistemi

Adım 7 (Buda Sistemin Yapılış Videosu)


www.instructables.com
