Otomatik Çiçek Sulama Sistemi

Otomatik çiçek sulama sistemi elbette pek çok farklı şekilde gerçekleştirilebilir. Ancak, yapılan tasarımın ekonomik ve kolay monte edilebilir olması için piyasada hazır satılan ürünleri kullanmak daha uygun olur. Aşağıda böyle bir sulama sisteminin nasıl yapılabileceği konusunda detaylı bilgiler verilmiştir. Gerçekleştirilen sistem sayesinde 3 adet çiçeğin bir ay süresince otomatik olarak sulanması mümkün olmaktadır.



Sistemin çalışma şekli:

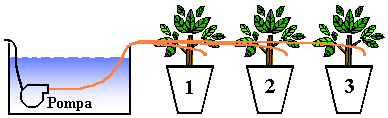

Çiçekler günde bir kez sulanacak şekilde tasarım yapılmıştır. Ayarlanan sulama vakti gelince

‘otomatik sulama sistemi’ aktif olmakta ve kovada bulunan su, pompa vasıtasıyla çiçeklere aktarılmaktadır. Pompanın ne kadar süre çalışacağını tasarlanan ayrı bir elektronik devre ile ayarlanmaktadır. Böylece, çiçeğin ihtiyaç duyduğu miktarda su kullanılmaktadır. Her bir çiçek için günde çok az miktar suyun yeterli olacağı düşünülürse bir kova su ile en az bir ay boyunca sulama yapmak mümkün olur. Kovadaki suyun bir kısmı da buharlaşma ile azalacağından büyük boyutlu bir kova kullanmak uzun süreli sulama için daha uygun olacaktır. Ayrıntılar için TIKLAYINIZ....



ne-nasil.net

Gerekli malzemeler:



1- Zaman saati (zaman ayarlı priz) Analog veya dijital türde

2- 12 volt regüleli AC/DC adaptör

3- Akvaryum filtresi (pompa)

4- Birkaç metre akvaryum hortumu

5- 3’lü priz ve birkaç metre elektrik kablosu

6- Bir miktar silikon

7- 10 litre hacminde bir kova



Süre ayarlama devresi için gereken malzemeler:



1- 1 adet LM741 entegresi

2- 1 adet 12V'luk röle

3- 1 adet 1N4001 diyot

4- 1 adet BC547 transistör

5- 1 adet 100uF/16V kondansatör

6- 2 adet 10k direnç (1/4w)

7- 1 adet 5.6k direnç

8- 1 adet 100 ohm direnç

9- 1 adet 100k direnç

10- 1 adet 100k potansiyometre

11- 1 adet buton

12- 1 adet adaptör soketi

13- 2 adet PCB klemensi

14- Delikli pertinaks (bakırlı)  Kaynak: http://www.biltek.tubitak.gov.tr/

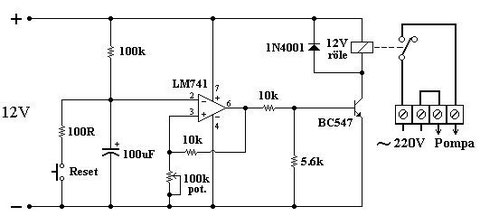

Süre Ayarlama Devresi

Diğer Malzemeler

Yorum yazın

Yorumlar: 38

  • #1

    erdem erdem (Çarşamba, 25 Şubat 2009 19:05)

    sadece zaman ayarlı prizi kullanarak bu sistem olmaz mı

  • JimdoPro
    #2

    Cihat (Pazar, 01 Mart 2009 22:54)

    Değerli ziyaretçiler projeler hakkında anlamadığınız yerleri İLETİŞİM menüsünden mail adresinizi kullanarak gönderirseniz
    yardımcı olabiliriz.

  • #3

    ismail (Salı, 24 Kasım 2009 13:18)

    röle bağlantısını anlamadım bu devrenen hangi uclar nereye baglanıyor

  • #4

    'D£L!-0gLaN (Pazartesi, 08 Şubat 2010 14:34)

    Damla Sulama Sistemi ile hemen hemen aynı bunu bir çok çiçeğe koyun kutudaki su hemen biti veri :D

  • #5

    gülçin (Çarşamba, 03 Mart 2010 08:19)

    eseriniz güzel ama fazla mazeme gidiyor mazemeleri acayiptir

  • #6

    i.güm (Cuma, 02 Nisan 2010 19:45)

    maketi nasıl olur

  • #7

    betül (Cuma, 23 Nisan 2010 18:09)

    projenin yapımı çok karışık göstermişsin

  • #8

    fatma (Cuma, 14 Ocak 2011 17:49)

    ben bu projeyi önceden yaptım ve başarılı oldum ama burdaki çok karışık daha basit yoluda var

  • #9

    zeynep (Çarşamba, 02 Mart 2011 18:34)

    bencede cok karısık ama arkadaslar kolay yolu nedir acaba sölebilirmisiniz?

  • #10

    hasan (Cuma, 18 Mart 2011 14:46)

    kardeş ben anladım ama 1 kaç metre akvaryum hortumu nerden bulucaz

  • #11

    serkan (Cumartesi, 02 Nisan 2011 19:22)

    su ayarlı priz nasıl kullanılıyor ya bi anlatırmısınız

  • #12

    özlem (Pazartesi, 04 Nisan 2011 21:12)

    zaman ayarlı priz yerine pıc'le zamanlayıcı programı nasıl yazılır ltfen yardımcı olun yaa :(

  • #13

    gökhan (Pazar, 24 Nisan 2011 17:42)

    bence çok malzemeye gerek yok 4 zamanlı zaman röleleri var onlardan alıp direk onunla kontrol edilebilir

  • #14

    beyzanur (Pazar, 01 Mayıs 2011 09:46)

    çok saçma şeyler var. hiç ayrıntılı bilgi yok

  • #15

    k@rtin (Pazartesi, 02 Mayıs 2011 15:43)

    Kaynak kısmından da anlaşılacağı üzere burada yazılana değil http://www.biltek.tubitak.gov.tr/gelisim/elektronik/dosyalar/2/2.pdf adresindekine bakarsanız daha iyi olur. Orada daha detaylı anlatılmış.

  • #16

    özlem (Perşembe, 05 Mayıs 2011 11:50)

    bize yardımetmediniz ya alıcagınız olsunnnn. hıh</3

  • #17

    gökay (Cumartesi, 03 Eylül 2011 11:51)

    Bu sistem bitkiler için çok sağlıklı bir sistem değil sırf otomasyona bağlanmış olmak için hazırlanmış bir proje. Gerçek hayatta kullandığınızda kısa sürede çürümüş köklerle karşılaşmanız kaçınılmaz. Buharlaşma burada kilit. Örneğin tatile çıkıyoruz bu sisteme güvenip bırakıp gittik döndüğümüzde evimiz suyla dolu olabilir, yada çiçeklerimiz susuzluktan kurumuş olabilir. Biz bırakıp giderken havanın çok güneşli olduğunu, ve sıcaklığın yüksek olduğunu düşünelim. 2 gün sonra hava kapandı yağmur yağdı nem oranı yükseldi dolayısıyla kapta buharlaşma neredeyse durdu. Ancak sistem sulamaya devam ediyor bir süre sonra bitkilerimiz fazla sudan boğulup ölecekler. Senaryonun terside mümkün.
    Bitki sulamada en önemli konu ihtiyaç olduğunda sulamaktır sistemlerinizi buna göre geliştirmeyi düşünerek işe başlayabilirsiniz.

  • #18

    ayşe (Çarşamba, 09 Kasım 2011 10:36)

    bu işlem çok zor bu malzemelrii nerden bulucas

  • #19

    dfssdfa (Pazartesi, 14 Kasım 2011 16:01)

    sacam bısey ya ne gerek var zaten bıse var tokmak gıb o boyle damal damla aradabır damlatıyo olan seylerı daha da zorlastırıp uretmek sacam bısey

  • #20

    akıl yetmez (Perşembe, 24 Kasım 2011 19:12)

    bencer böyle bişeye gereek tok arkadaşımızın dediği gibi damlamala sulanan bilir hem de o kufadaki su hemen bitecek hadi aile 1 hafta ev de yok sa ne olcak

  • #21

    vıroo (Salı, 29 Kasım 2011 02:37)

    en ıyısı bır pamuklu ıp kova su iplerin bır ucu su ıle dıger ucuda cıcek topragına temas ederse toprak ıp yardımı ıle suyu ıhtıyac duydugunda ceker boylece sorunsuz sulama gerceklesır deneyın

  • #22

    crayz (Pazartesi, 19 Aralık 2011 20:01)

    bu projenin daha gelişmiş halini buldum
    ne mutlu bana

  • #23

    bsebrfn (Salı, 20 Aralık 2011 18:54)

    gökhan insanlar senin dediğini almak için belkide para bulmakta zorlanıyorlar . güzeel proje

  • #24

    crayz (Perşembe, 22 Aralık 2011 21:18)

    para para para olmadan hiçbir fikir yaramaz

  • #25

    furkannnn (Cumartesi, 18 Şubat 2012 20:31)

    malzemeleri çok pahalı

  • #26

    unnamed (Pazartesi, 20 Şubat 2012 17:39)

    güzelmiş ama kim uğraşacak...

  • #27

    elif (Çarşamba, 14 Mart 2012 10:16)

    bizim yapamayacağımız bişe biraz ayrıntılı anlatın:)

  • #28

    burak (Çarşamba, 21 Mart 2012 13:09)

    bu nasıl bi anlatım allahım ya pff :D

  • #29

    büşra (Cumartesi, 07 Nisan 2012 17:18)

    iyi

  • #30

    zübeyde (Pazar, 29 Nisan 2012 12:38)

    röle ile pompanın bağlantısı nasıl yapılıyor?

  • #31

    prenses ece (Pazar, 28 Ekim 2012 11:27)

    bu ne yaa!? hic begenmedim.. bana güzel bi'seyler lazım! bunu yapacagıma gider ben sularım cok daha iyi yanii !!

  • #32

    melisa (Pazartesi, 19 Kasım 2012 15:48)

    doğa kolejindeki raştırma için gereklşii ya daha net bilgi yokmu doğa kolejinde olanlar bilir 1-c sınıfı

  • #33

    ya[mur (Cumartesi, 01 Aralık 2012 06:48)

    .ok g]zel

  • #34

    jhıjkl (Perşembe, 14 Mart 2013 20:15)

    çok zor 50günde yaparım anca zaten malzemler 100 tl yi geçer 100 not almam ama 100 tl mde gitmez yaniiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

  • #35

    gamze (Cuma, 15 Mart 2013 12:14)

    pek fazla güzel deil tam anlatılmamış ya offf

  • #36

    çilek (Çarşamba, 10 Nisan 2013 19:23)

    Arkadaşlar,ben bu projeyi zaman prizi olmadan yaptım.Projemde sadece pompa,akvaryum borusu su dolu bir bidon ve saksı kullandım.. Otomatik olmuyor fakat manuel bir çalışma yapmış oluyorsunuz.Prizi taktığınız anda su veriyor.Böyle de istiyorsanız deneyin ben öyle yaptım.Hiç röleye filan gerek kalmıyor çok basit.

  • #37

    caner (Pazar, 28 Nisan 2013 15:38)

    bnce zaman ayarlı priz kullanarak yapabilirz pombayı prize baglayacazve zmanaı gelince su pompalyacak

  • #38

    halil demir (Perşembe, 30 Mayıs 2013 19:30)

    bu devre şeması yanlış röle elektriklenmiyo rölenin normalde açık olan ucu cekmiyo dolayısıyla pompada calışmıyo entegrenin 6 nolu bacaqından cıkan transistöre qiren drenc 10 k olmayacak ben 1 k kullandım calıştı ......
