Elektronik Tavla Zarı

zar
zar

Asıl yapılış sebebi tavla zarı olmasına rağmen zarla oynanabilecek tüm oyunlarda rahatlıkla kullanılabilir.Öncelikle enerji girişi belirtilme- diği için projenin son aşamasında biraz zorlandım.Tabi devrede 3 entegrenin olması baskılı devre çizim aşamasında da zorluk yaşamama sebep oldu.Orijinalinde açıklanmayan bir anahtarı şemada göstermeyip son aşamada aynı hatta bağladım.Baskılı devre çiziminde bakır kablolar arası daha uzun mesafelerde bırakılırsa lehimleme aşamasında fazla zorluk çekmezler. Devamı için tıklayınız.



ne-nasil.net

Malzeme Listesi

R3,R4,R5,,R7,R8,R9 - 1 K
R2,R6 - 1.2 K
R1 - 100 K
C3 - 10 n
D1,D2,D3,D4 - 1N4148
U1 - CD 4011 U2,U3 - CD4018
LEDLER - Kirmizi 5mm LED

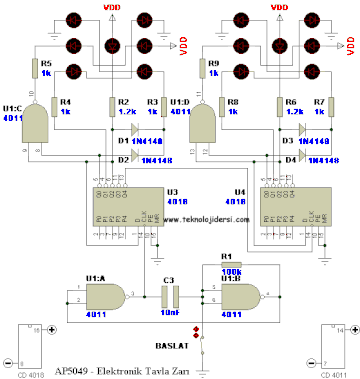

Devre Şeması

elektronik tavla zarı

Yerleşim Planı

malzeme_yerlesimi
malzeme_yerlesimi

Lehim Yüzü

baski_devre
baski_devre

Yerleşim planı+Lehim yüzü+Eleman yüzü

devre_yerlesimi
devre_yerlesimi

Elektronik Tavla Zarı

zar
zar
Elektronik Zar
Projenin yapım ayrıntılarını bulabaileceğiniz döküman
Elektronik Tavla Zarı.doc
Microsoft Word Document 1.1 MB

Write a comment

Comments: 20
  • #1

    volkan (Monday, 06 April 2009 22:11)

    İyi günler dostum çok güzel bir çalışma olmuş ve benim projemde aynen bu bende aynen bunu yapacaktım ama malzeme listesinde baktımda direnç değerleri ile kondansator değerleri eksik eyer onlarıda yazarsan bende malzemeleri alıp yapmaya başlayacam.

  • #2

    volkan (Saturday, 11 April 2009 10:23)

    Arkadaşım 4011 entegrelerinin 7-7: 14 bacağı var. Devrede ise 1 tane 7 bacaklı entegre giriş yeri var 8 tanede 8 bacaklı var. Nasıl oluyor ben anlamadım ki salıya kadar yetiştirmem lazım malzeme yerleşiminde malzemeleri okuyamıyorum hangisi nereye gelecek vs bi yardımcı olursan çok makbule geçer.

  • #3

    Cihat (Saturday, 11 April 2009 12:58)

    değerli ziyaretçi devrede bulunan 4011 entegresi bütün olarak değil de parçalı olarak çizilmiştir. 4011 içindeki dijital kapılar 4 parça halinde gösterilmiştir. 4011 datasheet yapısına bakarsan devrenin montajını tamamlayabilirsin. Birde sen .doc belgesi içindeki baskı devre yerleşimini ve montajını direkt olarak yapsan yeterli olacaktır. Kolay gelsin.

  • #4

    volkan (Sunday, 12 April 2009 10:44)

    Devreyi yapmak için gereken malzemeleri aldım tuz ruhuydu, perhidroldü, pnp kağıttı ( 8 milyon bu kağıt yaw ama bi işe yaramadı ), baskı devre kalemiydi, plaketti, lehim teliydi, gereken malzemelerdi vs. Devrenin baskı devre şemasını yazıcıdan pnp kağıt ile çıkardım plaketin üstüne koydum 1 saat ütüledim azıcık birşey iz çıktı bende onların üstünden dikkatlice tam 5 saat boyunca kalem ile geçerek tamamladım yollarıda mümkün mertebe kalınlaştırdım sonra perhidrol ile tuz ruhunu karıştırıp plaketi içine attım ama birde baktım bütün yollar silindi plaket 0 oldu :( Bütün emeğim boşa gitti o kadar sinirliyimki yemin ediyorum anlatamam bu iş için giden 35tl'memi yanayım o kadarlık emeğimemi yanayım :( Daha yapmıyorum yeter devrenin yolları çok ince hocayada söyleyecem; siz işe değil emeğe puan veriyorsanız benim puanım 100 dür hakkım 100 dür hocam diyecem. Sanada çok teşekkür ederim Cihat kardeşim. Selametle

  • #5

    volkan (Wednesday, 15 April 2009 16:03)

    Allaha şükür devreyi yaptım ama sadece 1 tane led yandı. Yolları çok dar lehimler birbirine deyiyor nerede ise. Bu devrenin daha geniş bir hali yok mu yolların geniş olduğu ve malzemelerin yerine tam oturduğu :( Olmassa hocaya böyle verecem neki alırsam artık hiç yoktan iyidir.

  • #6

    cihat (Wednesday, 15 April 2009 16:53)

    Öncelikle devreyi çalıştırdığına sevindiğimi söylemek istiyorum.üzülerek belirtmek istiyorum ama elimde olan baskı devre çeşiti sadece bu.

  • #7

    batıkan (Saturday, 25 April 2009 11:37)

    Çok güzel bir çalışma yapmışsın ama yapmak biraz zor dostum :S

  • #8

    şeyma (Saturday, 25 April 2009 20:46)

    bu ne kolaylık saglıcak

  • #9

    şeyma (Saturday, 25 April 2009 20:48)

    kısaca bunun yararlarını ve hangi alanda kullanılabilecegini ve kullanımını yazamısınn yapmayı düşünüyorum basite benziyoo kolaylıkla yapabilirim bunları yazarsan çoqq sevinirim

  • #10

    şeyma (Saturday, 25 April 2009 20:59)

    çarşamba gününe kdr cvp yaz ltfn:)

  • #11

    aviator (Sunday, 27 December 2009 08:55)

    arkadaşlar bu devreninin baskı devresinde sorun bulunumaktadır. entegrelerin gnd bacakları birbirine bağlı ama gnd ye bağlı değil ayrıca 4011 osilatör katında kapasitörün 5,6 ucuna giden yönü gnd ye bağlanmış bu durumda osilatör görevini yapmaz.devreninin çalışması için kapasitörün ucu gnd den ayıklanmalıdır. aynı zamanda 100k osilaötr direncide gnd den ayıklanıp direk 4011 in kısa devre olan 5,6 bacaklarına bağlanmalıdır.yoksa bu devre çalışmaz.haydin selametle..........

  • #12

    mert (Sunday, 28 March 2010 08:30)

    ya buradaki direnç değerleri biraz yüksek değil mi? ben malzemeleri alırken hocan 220 ohm al dedi ne de olsa dirençler led'in önünde dedi bende hocanın dedikleri doğrultusunda aldım yardımcı olurmusunuz?

  • #13

    gsli kör oğlu (Wednesday, 28 April 2010 07:23)

    çooooooooooooooooooooooooooooook beğendim ama çoooooooooooooooook ama yapamıyorum ayrıntılı olun lütfen

  • #14

    SADO (Monday, 11 October 2010 10:41)

    merhabalar ben bu prjeyi proteusta çizdim diotlarda hata verdi passive diyor lütfen yardım edeniz.

  • #15

    MERYEM CENK (Wednesday, 02 March 2011 08:21)

    YA BİR YARDIM EDERMİSİNİZ SORUN VE ÇÖZÜM BULUN

  • #16

    SERDAR (Tuesday, 15 March 2011 13:04)

    sadece devrede bir ler yanıp sönüyor tam calışmıyor ki devre

  • #17

    Ceyhun (Tuesday, 31 May 2011 15:01)

    Devrede 12 adet led kullanmıssın ve 3 adet te entegre var onun yerıne PIC12F675 kullanabılırdın ve 7 adet led kullanarak fazla zorlanmadan bu devreyıde yapabılırdın ama basarılı bır calısma olmus tebrıkler

  • #18

    Elektronik Malzeme (Monday, 19 March 2012 23:30)

    Bunun fincanın içine sığanı varmı acaba. Eline sağlık zar tuttun tutmadım kavgaları biter artık. Eline sağlık.

  • #19

    yds (Wednesday, 11 April 2012 10:30)

    bunun ares çizimi mevcut mu acaba?

  • #20

    vbvb (Thursday, 14 March 2013 16:08)

    sonunda yaptım bende bu sensor harika ya bir ısıkla bilgisayar ve televizyon acılıyor
